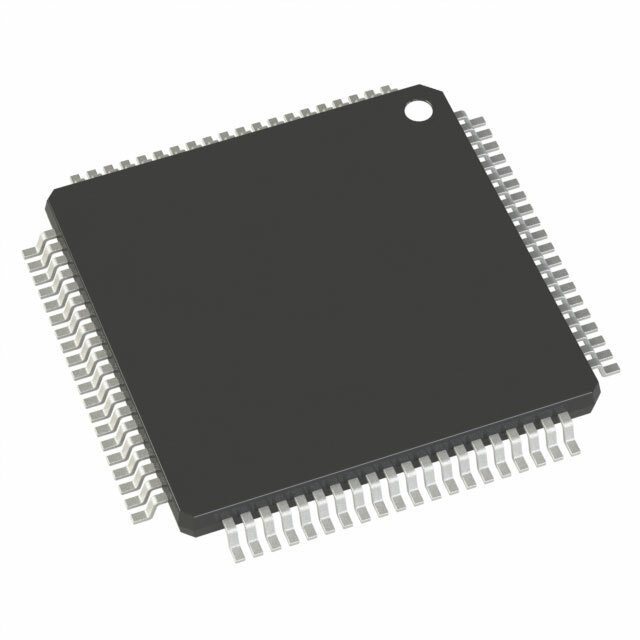

AD8109AST от Analog Devices

Общее описание

AD8109AST – это высокопроизводительный видеокросспоинтный коммутатор от компании Analog Devices. Он предназначен для коммутирования видеосигналов и обеспечивает высокое качество передачи с минимальными искажениями. IC является устройством с конфигурацией 8x8Crosspoint и представляет собой компактное и многофункциональное решение для различных видеоприложений.

Преимущества

• Высокая производительность: Обеспечивает низкий уровень шума и искажений, что способствует высокому качеству передачи видеосигнала.
• Гибкость конфигурации: Возможность индивидуального управления сигналами при помощи 8 входов и 8 выходов.
• Компактный корпус: Поставляется в корпусе LQFP размером 12x12 мм, что упрощает монтаж на плате и экономит место.
• Управление через последовательный или параллельный интерфейс: Возможность интеграции с разнообразными системами управления.

Недостатки

• Устаревший статус: В настоящее время компонент имеет статус «устаревший», что может затруднять его покупку и поддержку в новых проектах.
• Сложность использования: Требует тщательной настройки схемы управления для оптимальной работы.

Типовое использование

• Видеоматрицы: Видеокросспоинтные коммутаторы в студийных телевизионных системах.
• Системы мониторинга: Распределение видеосигналов в системах видеонаблюдения.
• Мультимедийные системы: Коммутаторы для AV оборудования.

Рекомендации по применению

• Используйте при необходимости высокого качества передачи видеосигнала и минимальных искажений.
• Следуйте рекомендациям по монтажу и пайке для корпуса LQFP 80 для обеспечения надежного соединения и минимизации возможных повреждений при монтаже.
• Рассмотрите использование современных альтернатив в новых разработках из-за статуса «устаревший»

Основные технические характеристики

• Конфигурация: 8 видеовходов на 8 видеовыходов
• Скорость переключения: 10 ns
• Диапазон рабочих температур: -40°C до +85°C
• Тип корпуса: 80-LQFP (12x12 мм)
• Управление: Последовательное и параллельное

Возможные аналоги

• AD8114: Также 8x8 видеокросспоинтный коммутатор от Analog Devices с улучшенными характеристиками.
• MAX4358: Видеокросспоинтный коммутатор от Maxim Integrated.
• LMH6574: Видео кросспоинтный коммутатор от Texas Instruments, подходящий в некоторых случаях.

Обратите внимание: При выборе аналога убедитесь в соответствии всех параметров необходимым для вашего применения.

Примечание

Этот компонент устарел (obsolete), поэтому рекомендуется учитывать это при проектировании новых систем и по возможности выбрать современные аналоги.
