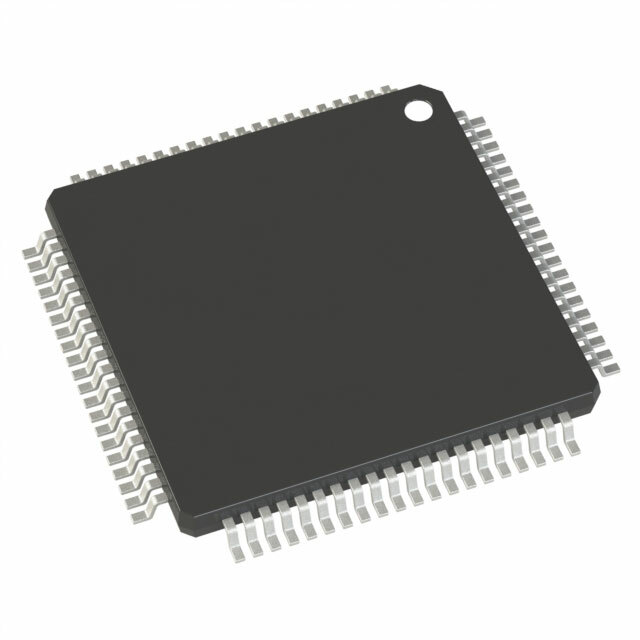

AD8107ASTZ

AD8107ASTZ от Analog Devices

Общее описание

AD8107ASTZ — это интегральная микросхема кросспойнт-матрицы от компании Analog Devices. Она предназначена для высокоскоростной коммутации видео сигналов и других аналоговых сигналов. С матрицей размером 16 на 5 и коэффициентом усиления, близким к единице, эта микросхема идеальна для применения в профессиональных видео системах и других высококачественных системах обработки сигналов.

Преимущества

• Высокая скорость передачи данных: Широкая полоса пропускания до 260 МГц обеспечивает быструю и точную коммутацию сигналов.
• Низкие искажения: Микросхема обеспечивает минимальный уровень искажения и шума, что важно для высококачественной обработки видео и аудио сигналов.
• Гибкость в применении: Конфигурация 16x5 позволяет множество различных настроек и комбинаций подключений входов и выходов.
• Низкое энергопотребление: Эффективное управление энергопотреблением позволяет использовать микросхему в энергоэффективных системах.

Недостатки

• Ограниченный диапазон температур: Рабочий температурный диапазон от -40°C до +85°C может быть ограничением для некоторых экстремальных условий эксплуатации.
• Высокая стоимость: Профессиональное оборудование может потребовать значительных затрат.

Типовое использование

• Коммутаторы видео сигналов: особенно в профессиональных видео- и аудиосистемах.
• Системы видеонаблюдения: применима для высококачественного видеомониторинга и записи данных.
• Мультимедийные проекторы и дисплеи: для коммутации множества источников видео сигнала.
• Матрицы аудио/видео сигнала: для использования в системах домашних кинотеатров и студиях звукозаписи.

Рекомендации по применению

• Для оптимальной работы используйте микросхему в пределах рекомендуемого диапазона напряжения питания.
• Обеспечьте адекватное охлаждение и учтите требования по монтажу для поверхностного монтажа.
• Внимательно проектируйте печатные платы, чтобы минимизировать шум и перекрестные помехи.

Основные технические характеристики

• Конфигурация: 16x5
• Количество каналов: 1
• Полоса пропускания: 260 МГц
• Рабочее напряжение: ±4.5V ~ 5.5V
• Рабочая температура: -40°C ~ 85°C
• Тип корпуса: 80-LQFP (12x12 мм)

Возможные аналоги

• AD8113: аналогичная кросспойнт-матрица с такими же характеристиками от Analog Devices.
• MAX4356EEI+: кросспойнт-матрица от Maxim Integrated для высококачественного видео.
• TS3DV642PWR: альтернативное решение от Texas Instruments.
