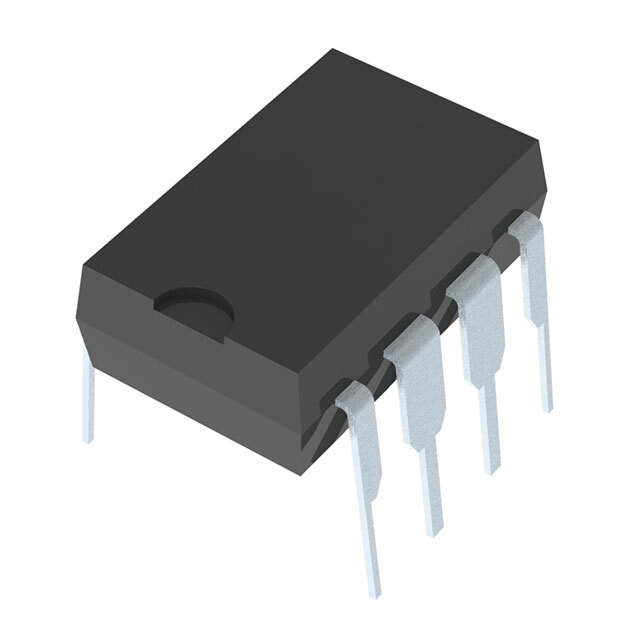

AD8036ANZ

Описание AD8036ANZ от Analog Devices

Общее описание

AD8036ANZ – это высокопроизводительный операционный усилитель с обратной связью по напряжению от компании Analog Devices. Он обладает высоким быстродействием и низким уровнем искажений, что делает его идеальным выбором для широкого спектра высокочастотных и высокоточных применений.

Преимущества

• Высокая скорость нарастания выходного сигнала (slew rate): 1200 В/мкс позволяет обрабатывать быстрые изменения сигнала без задержек.
• Широкая полоса пропускания: До 240 МГц при снижении уровня сигнала на 3 дБ, что делает его подходящим для радиочастотных и видеоприложений.
• Низкий уровень напряжения смещения на входе: Всего 2 мВ, что позволяет минимизировать погрешности искажения сигнала.
• Высокий выходной ток: Выходной ток до 70 мА позволяет использовать усилитель для низкоомных нагрузок.

Недостатки

• Высокий ток потребления: Потребляемый ток составляет 20.5 мА, что может потребовать дополнительных мер по теплоотведению в некоторых приложениях.

Типовое использование

• Видеосистемы: Благодаря широкой полосе пропускания и высокому быстродействию.
• Радиочастотные приложения: Высокая скорость нарастания и низкое искажение делают его отличным кандидатом.
• Аналоговые системы обработки сигналов: Широкая полоса пропускания и низкое смещение на входе.

Рекомендации по применению

• Питание: Рекомендуется использовать стабилизированные источники питания с напряжением в диапазоне от 6 В до 12 В.
• Теплоотведение: Обеспечьте хорошую вентиляцию и, при необходимости, используйте радиатор для отвода тепла.
• Разводка печатных плат: Минимизируйте длину соединительных дорожек и блокируйте питание, чтобы снизить шум и паразитные эффекты.

Основные технические характеристики

• Тип усилителя: Обратная связь по напряжению
• Количество каналов: 1
• Скорость нарастания: 1200 В/мкс
• Полоса пропускания (при снижении на 3 дБ): 240 МГц
• Смещение по входу: 2 мВ
• Ток потребления: 20.5 мА
• Выходной ток: 70 мА
• Напряжение питания: 6 В - 12 В
• Температурный диапазон: От -40°C до 85°C
• Корпус: 8-выводной PDIP (0.300", 7.62мм)

Возможные аналоги

• AD8037ANZ: Модификация с еще более низким уровнем искажений.
• OPA656 от Texas Instruments: Высокоскоростной, малошумящий операционный усилитель для аналогичных применений.
• LT1227 от Linear Technology: Высокоскоростной усилитель с обратной связью по напряжению.

AD8036ANZ от Analog Devices представляет собой надежное решение для критически важных высокочастотных и высокоскоростных приложений, обеспечивая превосходные характеристики при относительно низкой стоимости.
