AD8024ARZ

Описание компонента AD8024ARZ от Analog Devices

Общее описание:

AD8024ARZ — это высокоскоростной текущий обратносвязанный (CFA) операционный усилитель от Analog Devices, предназначенный для широкого спектра применений. Он сочетает в себе высокую полосовую пропускную способность и быстрый коэффициент нарастания, что делает его идеальным выбором для видеоусилителей, преобразователей данных и других приложений, требующих высокой скорости и точности.

Преимущества:

• Высокая скорость: Полоса пропускания 200 МГц и скорость нарастания 390 В/мкс обеспечивают отличную производительность в высокоскоростных приложениях.
• Низкое потребление энергии: Потребляет всего 16 мА на канал.
• Низкие входные искажения: Входные искажения и смещение напряжения минимальны, что гарантирует высокую точность.
• Широкий диапазон питания: Поддерживает напряжение питания от 5 В до 24 В, увеличивая гибкость в проектировании схем.

Недостатки:

• Из-за высокого быстродействия схемы могут быть сложнее в проектировании и требуют тщательного внимания ко входным и выходным параметрам.
• При работе при высоких частотах требуется тщательное экранирование и минимизация длин выводов, чтобы избежать паразитных индуктивностей и емкостей.

Типовое использование:

• Видеоусилители: Отлично подходит для обработки видеосигналов благодаря высокой полосе пропускания.
• Преобразователи данных: Идеален для использования в цепях оцифровки и восстановления аналоговых сигналов.
• Системы передачи данных: Используется в системах высокоскоростной передачи данных, таких как Ethernet и другие сетевые приложения.
• Аналоговые усилители: Подходит для использования в аналоговых усилительных схемах, требующих высокой точности и скорости.

Рекомендации по применению:

• Используйте качественные конденсаторы для фильтрации питания, чтобы предотвратить "шумы" и обеспечить стабильное напряжение.
• Расположите усиливающие компоненты и трассировку платы так, чтобы минимизировать электромагнитные помехи (ЭМП).
• Тщательно проектируйте печатную плату (PCB) для минимизации паразитных эффектов, таких как индуктивность и емкость.
• Обеспечьте надлежащее охлаждение, хотя усилитель и потребляет сравнительно небольшое количество тока, при длительном и интенсивном использовании охлаждение может быть критичным.

Основные технические характеристики:

• Тип усилителя: Текущий с обратной связью (CFA)
• Количество усилительных цепей: 4
• Скорость нарастания: 390 В/мкс
• Полоса пропускания (-3 дБ): 200 МГц
• Входной смещающий ток: 1 µА
• Входное смещение напряжения: 2 мВ
• Потребляемый ток: 16 мА на канал
• Ток на выходе (на канал): 50 мА
• Напряжение питания: от 5 В до 24 В
• Рабочая температура: от -40°C до 85°C
• Тип монтажа: Поверхностный монтаж (SMD)

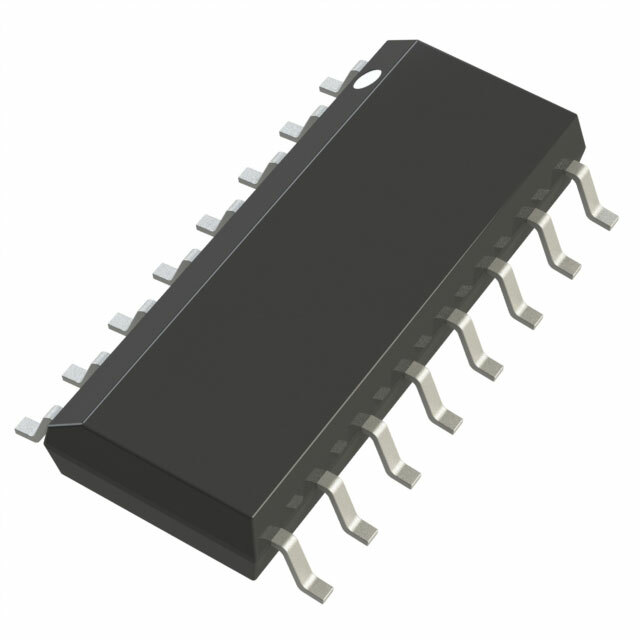

• Корпус: 16-SOIC

Возможные аналоги:

• AD8022: Усилитель с похожими характеристиками, но с меньшим количеством каналов.
• LMH6720: Высокоскоростной текущий обратносвязанный усилитель от Texas Instruments.
• LT6202: Высокоскоростной низкошумный усилитель от Analog Devices.

Использование AD8024ARZ обеспечивает надежность и высокую производительность во множестве приложений, требующих высокой полосы пропускания и быстрого отклика.
