AD8023ARZ

AD8023ARZ от Analog Devices

Общее описание:

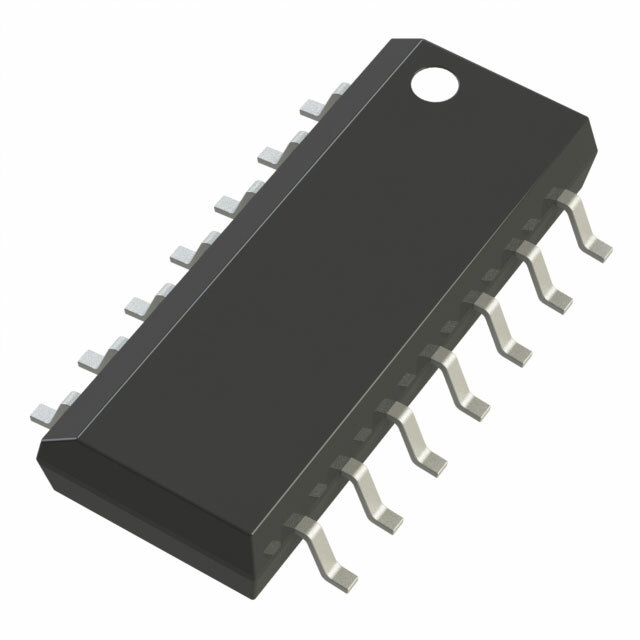

AD8023ARZ - это высокоскоростной трехканальный усилитель с обратной связью по току от Analog Devices. Этот чип разработан специально для приложений, требующих высокой полосы пропускания и высокой скорости нарастания выходного сигнала. Корпус 14-SOIC позволяет легко внедрять его в различные прототипы и проекты.

Преимущества:

• Высокая полоса пропускания: Усилитель обеспечивает полосу пропускания до 125 МГц, что делает его идеальным для работы с высокочастотными сигналами.
• Высокая скорость нарастания: Скорость нарастания выходного сигнала составляет 1200 В/мкс, что позволяет обрабатывать сигналы с высокой скоростью.
• Три канала: Наличие трех усилителей в одном корпусе обеспечивает экономию пространства на печатной плате и унификацию проекта.
• Низкий ток потребления: Ток потребления на канал составляет всего 7 мА, что помогает снизить общие энергозатраты системы.

Недостатки:

• Ограниченное напряжение питания: Диапазон напряжений питания ограничен диапазоном от 4.2 В до 15 В (однополярное питание) и от ±2.1 В до ±7.5 В (двуполярное питание).
• Максимальное выходное напряжение: Не подходит для приложений, требующих высокой амплитуды выходного сигнала.

Типовое использование:

• Видеоусилители: Благодаря высокой полосе пропускания и скорости нарастания идеален для усиления видеосигналов.
• Аналоговые фронтальные части для цифровых систем: Позволяет качественно и быстро преобразовать аналоговый сигнал в цифровой.
• Усиление сигналов в системах с обратной связью по току: В приложениях, требующих высокой точности и минимальных искажений.

Рекомендации по применению:

• Использование байпасных конденсаторов: Для обеспечения стабильной работы и минимизации шумов рекомендуется использование байпасных конденсаторов рядом с выводами питания.
• Термоуправление: Устройство должно эксплуатироваться в пределах рабочего диапазона температур для избегания перегрева и деградации характеристик.
• Правильная разводка платы: Следует тщательно продумать разводку печатной платы, чтобы минимизировать паразитные емкости и индуктивности, особенно в высокочастотных применениях.

Основные технические характеристики:

• Полоса пропускания (-3 дБ): 125 МГц
• Скорость нарастания: 1200 В/мкс
• Ток потребления: 7 мА на канал
• Максимальный выходной ток: 70 мА на канал
• Напряжение питания: 4.2 В ~ 15 В (однополярное); ±2.1 В ~ ±7.5 В (двуполярное)
• Корпус: 14-SOIC (ширина 3.90 мм)

Возможные аналоги:

• THS3202 от Texas Instruments: Двухканальный высокоскоростной усилитель с обратной связью по току.
• OPA695 от Texas Instruments: Одноканальный высокоскоростной усилитель с обратной связью по току.
• LMH6702 от Texas Instruments: Двухканальный усилитель с обратной связью по току для видео-приложений.

Этот усилитель предоставляет высокую производительность для требовательных аналоговых приложений и может быть рекомендован для использования в проектах, где важны скорость и качество сигнала.
