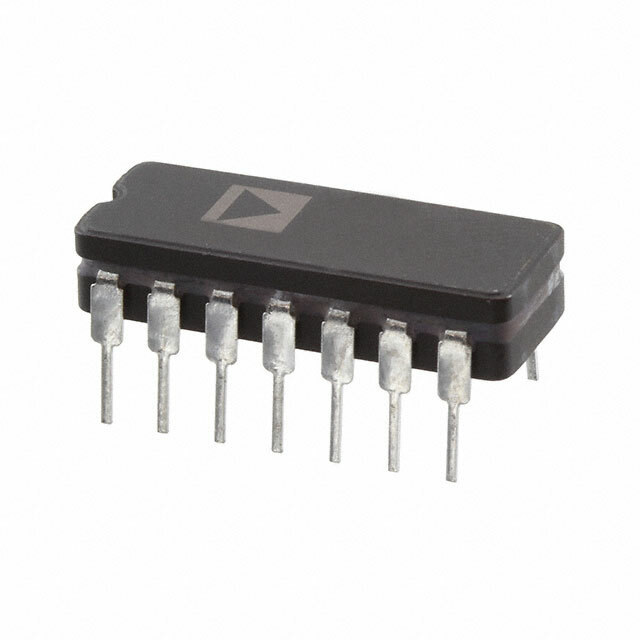

Описание компонента AD8004SQ от Analog Devices

Общее описание: AD8004SQ — это четырехканальный операционный усилитель с обратной связью по току, разработанный компанией Analog Devices. Компонент обеспечивает высокую скорость переключения и широкую полосу пропускания, что делает его идеальным решением для приложений, требующих высокой производительности.

Преимущества:

• Высокая скорость переключения: 3000 В/мкс, что позволяет оперативно реагировать на изменения входного сигнала.
• Широкая полоса пропускания: 250 МГц, обеспечивая качественную передачу высокочастотных сигналов.
• Низкий уровень смещения входного напряжения: 1 мВ, что минимизирует ошибки и улучшает точность.

Недостатки:

• Высокое потребление тока: 14 мА на канал, требующее достаточно мощного источника питания.
• Компонент устарел: Статус "Obsolete" указывает на то, что AD8004SQ снят с производства, что может затруднить его приобретение.

Типовое использование:

• Телекоммуникации: Усиление сигналов в широкополосных системах передачи данных.
• Медицинские приборы: Обработка высокочастотных сигналов в диагностических устройствах.
• Промышленная электроника: Использование в системах контроля и измерения, требующих высокой скорости отклика.

Рекомендации по применению:

• Обеспечьте стабильное напряжение питания в диапазоне от 4 до 12 В.
• Используйте эффективные методы охлаждения для поддержания рабочей температуры в пределах от -55°C до 125°C.
• Компонент монтируется через отверстия, поэтому проектируйте плату соответственно.

Основные технические характеристики:

• Тип усилителя: Усилитель с обратной связью по току
• Количество каналов: 4
• Скорость нарастания: 3000 В/мкс
• Полоса пропускания (-3 дБ): 250 МГц
• Ток смещения входа: 40 мкА
• Смещение входного напряжения: 1 мВ
• Потребляемый ток на один канал: 14 мА
• Максимальный выходной ток: 50 мА
• Диапазон напряжения питания: от 4 В до 12 В
• Операционная температура: от -55°C до 125°C
• Корпус: 14-CERDIP (0.300", 7.62 мм)

Возможные аналоги:

• AD8000: Одноканальный усилитель с обратной связью по току, от компании Analog Devices.
• THS3201: Одноканальный усилитель с обратной связью по току, от компании Texas Instruments.
• OPA695: Усилитель с обратной связью по току, от компании Texas Instruments.

При выборе аналога убедитесь в его совместимости с вашими текущими требованиями по производительности и особенностям применения.
