AD7986BCPZ

7 440,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

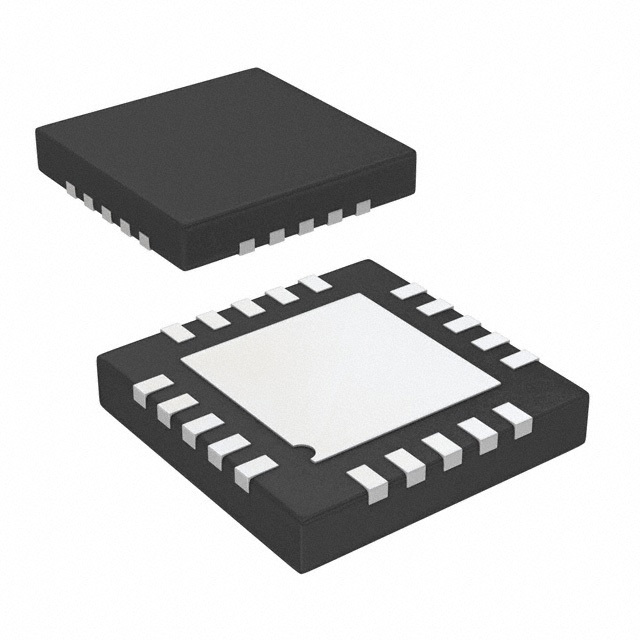

AD7986BCPZ от Analog Devices

Общее описание

AD7986BCPZ - это высокоточный 18-битный аналогово-цифровой преобразователь (АЦП) с последовательным приближением SAR (Successive Approximation Register) от компании Analog Devices. Он разработан для точного преобразования аналоговых сигналов в цифровую форму с высокой скоростью и разрешением, что делает его идеальным выбором для различных приложений, требующих высокой точности и быстрого отклика.

Преимущества

  • Высокая точность: Разрешение 18 бит обеспечивает точные измерения.
  • Высокая скорость: Частота выборки до 2 миллионов выборок в секунду (2 Msps).
  • Низкое энергопотребление: Энергоэффективный дизайн позволяет использовать устройство в батарейных приложениях.
  • Компактный корпус: 20-LFCSP (4x4 мм), что упрощает размещение на плате и интеграцию в компактные устройства.

Недостатки

  • Требует внешнего REF напряжения: Необходимость в высококачественном внешнем опорном напряжении.
  • Ограниченный рабочий диапазон: Только для использования в диапазоне температур от -40°C до +85°C, что может не быть идеальным для некоторых экстремальных условий.

Типовое использование

  • Прецизионные измерительные системы
  • Медицинские приборы
  • Промышленные автоматизированные системы
  • Контроль и управление процессами
  • Автомобильные системы

Рекомендации по применению

  • Убедитесь в наличии стабильного внешнего опорного напряжения для достижения наилучших результатов.
  • Внимательно проектируйте печатную плату для минимизации шумов и помех, что может негативно сказаться на точности конверсии.
  • Используйте корректные уровни питания аналоговой и цифровой частей устройства для обеспечения стабильной работы.

Основные технические характеристики

  • Разрядность: 18 бит
  • Частота выборки: до 2 Msps
  • Количество входов: 1 (дифференциальный вход)
  • Интерфейс данных: SPI, DSP
  • Типы питания: 2.375V - 2.625V (как аналоговая, так и цифровая части)
  • Архитектура: SAR
  • Режим работы: С пониженным энергопотреблением
  • Корпус: 20-LFCSP (4x4 мм)

Возможные аналоги

  • AD7984 от Analog Devices: 18-битный, 1.33 МВыборок/сек (Msps), SAR АЦП
  • LTC2380-16 от Analog Devices: 16-битный, 2 МВыборок/сек (Msps), SAR АЦП
  • MCP33151-05 от Microchip Technology: 16-битный, 500 кВыборок/сек (ksps), SAR АЦП

AD7986BCPZ от Analog Devices - это мощный и надежный аналогово-цифровой преобразователь, идеально подходящий для многих высокоточных приложений.
