AD7949SCPZ-EP-R2

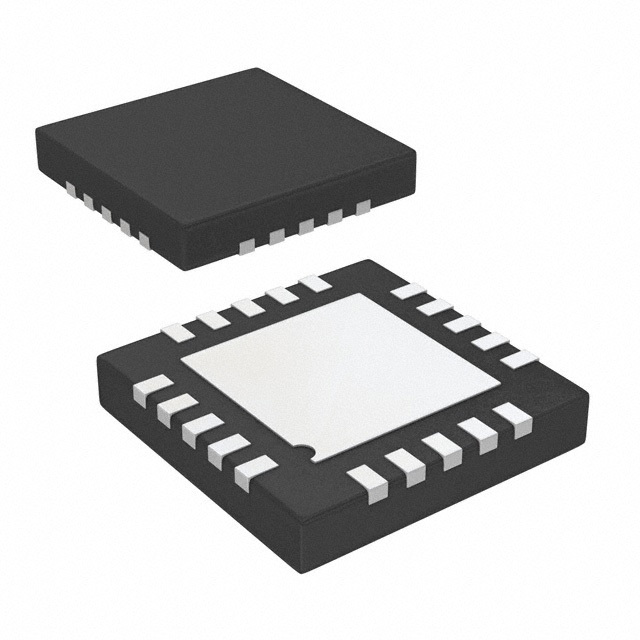

AD7949SCPZ-EP-R2 от Analog Devices

Общее описание

AD7949SCPZ-EP-R2 — это высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) фирмы Analog Devices. Этот компонент имеет 8 дифференциальных или одинарных входов и основан на архитектуре SAR (Successive Approximation Register), обеспечивая идеальное соотношение быстродействия и точности.

Преимущества

• Точность: 14-битный АЦП обеспечивает высокую точность измерений.
• Многообразие входов: Поддержка до 8 входов, что делает его гибким в использовании.
• Широкий диапазон рабочих температур: Подходит для работы в экстремальных условиях от -55°C до 125°C.
• Эффективный интерфейс: Поддержка SPI и DSP-интерфейсов позволяет легко интегрироваться в различные системы.
• Компактный размер: Корпус 20-LFCSP (4x4) позволяет минимизировать занимаемое место на плате.

Недостатки

• Необходимость внешнего референсного напряжения: Для обеспечения точности требуются внешние компоненты для генерации опорного напряжения.
• Сложность дизайна: Использование SAR-архитектуры может потребовать дополнительных усилий для настройки и калибровки.

Типовое использование

• Измерительные системы: Аналого-цифровое преобразование сигналов в лабораторных и промышленных измерительных системах.
• Медицинские приборы: В системах медицинской диагностики и мониторинга.
• Автомобильная электроника: В системах контроля и управления транспортными средствами.
• Устройства промышленной автоматизации: Для точного контроля и управления процессами.

Рекомендации по применению

• Используйте внешние компоненты для стабилизации референсного напряжения и обеспечения точности измерений.
• Внимательно отнеситесь к развязке питания и сигнальных линий, чтобы минимизировать шум и помехи.
• Используйте стандартные интерфейсы SPI или DSP для простой интеграции в системы.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость оцифровки: 256k выборок/с
• Количество входов: 8 (дифференциальные или одиночные)
• Тип входа: Дифференциальный, однотактный
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания: 2.3V ~ 5.5V (аналоговое и цифровое)
• Рабочая температура: -55°C ~ 125°C
• Корпус: 20-LFCSP (4x4)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7948 от Analog Devices
• ADS7946 от Texas Instruments
• MAX11905 от Maxim Integrated

Эти аналоги могут быть использованы в зависимости от конкретных требований и условий вашего проекта.
