AD7948BNZ

Микросхема AD7948BNZ от Analog Devices

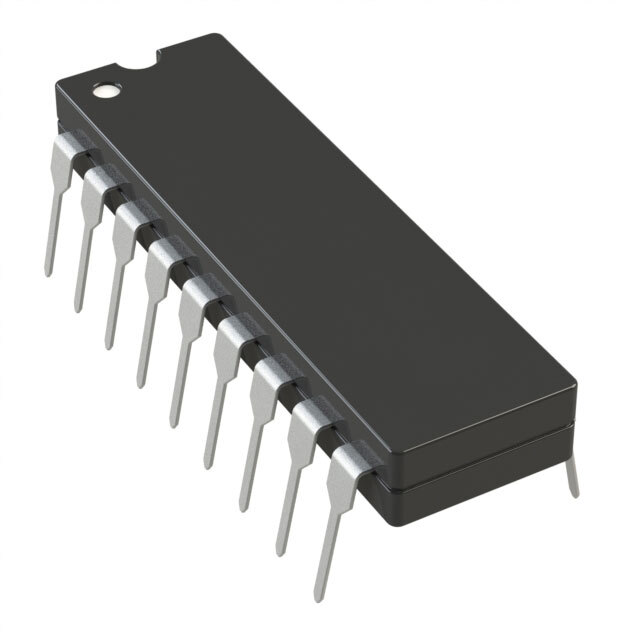

Микросхема AD7948BNZ производства Analog Devices представляет собой 12-битный цифро-аналоговый преобразователь (ЦАП) с одним выходным каналом в корпусе PDIP. Это устройство, предназначенное для преобразования цифровых данных в аналоговый сигнал, находящее широкое применение в различных областях, таких как генерация аналоговых сигнатур, управление приводами, воспроизведение аудио и видео, а также в системах измерения и контроля.

Преимущества

• Высокое разрешение: 12-битная архитектура обеспечивает точность и высокое разрешение преобразования.
• Надежность в эксплуатации: Широкий диапазон рабочих температур от -40°C до 85°C делает эту микросхему пригодной для использования в экстремальных условиях.
• Удобство интеграции: Выполнена в стандартном корпусе PDIP, что обеспечивает легкость монтажа и интеграции в различные устройства.
• Внешняя калибровка: Возможность работы с внешними эталонными источниками предоставляет гибкость в настройке и повышает точность устройства.

Недостатки

• Отсутствие встроенного буфера: Выходной сигнал не буферизован, что может потребовать дополнительного использования внешних компонентов для получения максимально точного выходного сигнала.
• Относительно медленное время установления: Время установления составляет 600 мкс (типично), что не всегда предоставляет возможность применения в высокоскоростных системах.

Типовое использование

• Аналоговые датчики и измерительные системы.
• Аудиооборудование и обработка сигналов.
• Управление промышленными процессами.
• Интеллектуальные приводы и системы управления.
• Генераторы сигналов и источники питания.

Рекомендации по применению

• Использование внешнего источника опорного напряжения: Рекомендуется применение стабильного внешнего источника опорного напряжения для достижения высокой точности преобразования.
• Дополнительное буферирование выходного сигнала: В случаях, когда требуется низкий импеданс выхода, следует рассмотреть возможность использования буферного усилителя.
• Учет времени установления: При проектировании системы учитывать время установления, чтобы исключить задержки в критически важных применениях.

Основные технические характеристики

• Разрешение: 12 бит.
• Количество ЦАП: 1.
• Время установления: 600 мкс (типично).
• Тип выхода: Токовый, небуферизованный.
• Дифференциальный выход: Нет.
• Интерфейс данных: Параллельный.
• Тип опорного сигнала: Внешний.
• Источник питания, аналоговый: 5 В.
• Источник питания, цифровой: 5 В.
• Диапазон температур эксплуатации: от -40°C до 85°C.
• Корпус: PDIP-20 (с 20 выводами, шагом 7,62 мм).

Возможные аналоги

• DAC1208LCJ: Альтернативный 12-битный ЦАП от различных производителей.
• MAX521BCPE+: 12-битный ЦАП с аналогичным функционалом и другими характеристиками.

Используя AD7948BNZ в своей разработке, вы получите высокоточный и надежный компонент для преобразования цифрового сигнала в аналоговый, способный работать в самых различных условиях.
