AD7948ARSZ-B

4 800,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

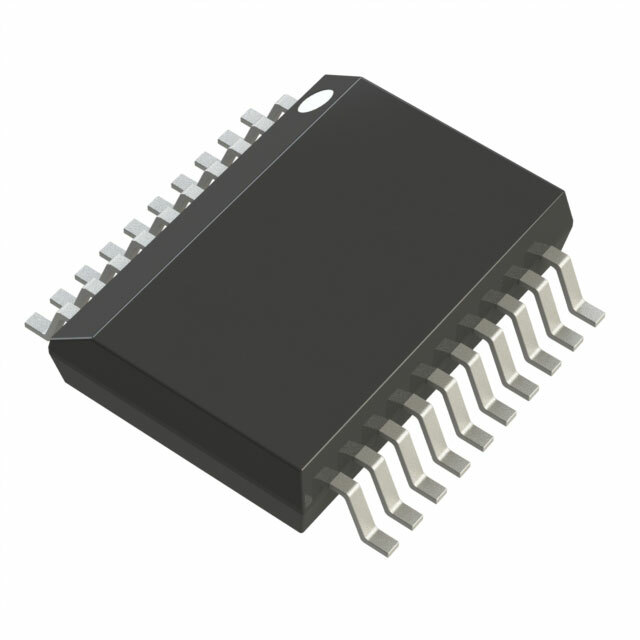

AD7948ARSZ-B от Analog Devices

Общее описание

AD7948ARSZ-B — это высокопроизводительный 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Данный компонент использует R-2R архитектуру, обеспечивая точное и стабильное преобразование цифровых сигналов в аналоговые. ЦАП предназначен для работы в широком диапазоне напряжений питания и отличается высокой скоростью работы, что делает его идеальным выбором для различных применений, требующих быстрой и точной обработки сигналов.

Преимущества

  • Высокая точность: 12-битная резолюция обеспечивает высокую точность преобразования.
  • Широкий диапазон напряжения питания: Поддержка напряжения от 3V до 5.5V (аналогового и цифрового).
  • Быстрое время установления: Время установления 5 мкс (типично) для точной и быстрой работы.
  • Компактность: Поставляется в компактном корпусе 20-SSOP, что упрощает интеграцию в различные проекты.

Недостатки

  • Не поддерживает дифференциальные выходы: В случае необходимости может потребовать дополнительных решений для специфичных задач.
  • Отсутствие буферизации выходного тока: Средний ток может потребовать дополнительного буфера в схемах, где это критично.

Типовое использование

  • Аналоговые сигнализации и управления
  • Точные измерительные системы
  • Аудиооборудование высоким качеством преобразования сигнала
  • Научные приборы и оборудование
  • Инструментальные системы

Рекомендации по применению

  • Следует использовать внешний опорный источник напряжения для поддержания высокой точности.
  • Важно соблюдать рекомендации по разводке печатной платы, минимизируя шумы и наводки.
  • Для улучшения точности и устойчивости могут быть использованы фильтры на аналоговых линиях питания.

Основные технические характеристики

  • Разрядность: 12 бит
  • Количество ЦАП: 1
  • Время установления: 5 мкс (типично)
  • Тип выхода: Ток - небуферизированный
  • Дифференциальный выход: Нет
  • Интерфейс данных: Параллельный
  • Тип опорного напряжения: Внешний
  • Напряжение питания (аналоговое и цифровое): 3V ~ 5.5V
  • Точность (INL/DNL): ±1 (макс), ±0.9 (макс)
  • Архитектура: R-2R
  • Рабочая температура: -40°C ~ 85°C
  • Корпус/размер: 20-SSOP (ширина 5.30 мм)
  • Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги

  • AD7943 от Analog Devices
  • DAC8412 от Texas Instruments
  • MCP4922 от Microchip Technology

Эти аналоги могут быть использованы в аналогичных приложениях, обеспечивая сходные характеристики и функцию.
