AD7945BRSZ-REEL

Описание компонента AD7945BRSZ-REEL от Analog Devices

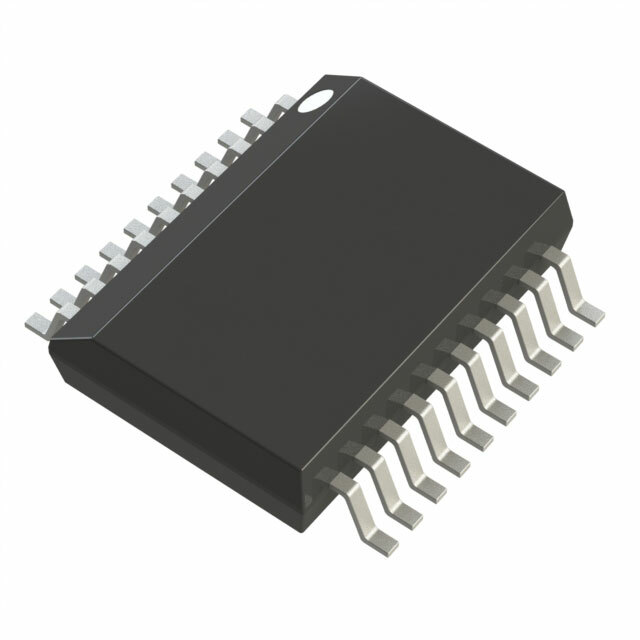

Общее описание: AD7945BRSZ-REEL — это высокоточный 12-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices, выполненный по архитектуре R-2R. Он предназначен для преобразования цифрового сигнала в аналоговый с высокой точностью и стабильностью. Компонент поставляется в компактном корпусе 20-SSOP, что упрощает его интеграцию в различные проекты.

Преимущества:

• Высокая точность: 12-битный разрешение обеспечивает высокую точность преобразования.
• Быстрое время установления: Время установления типично 600 мкс, что позволяет использовать его в применениях, требующих быстрых откликов.
• Компактность: Корпус 20-SSOP обеспечивает компактность для интеграции в небольшие устройства.
• Стабильность работы: Возможность работы при температуре от -40°C до 85°C позволяет использовать устройство в различных условиях эксплуатации.
• Высокий уровень интеграции: Встроенный интерфейс позволяет легко соединять с другими цифровыми системами.

Недостатки:

• Не буферизованный выход: Требует дополнительного буферного усилителя для приложений, где необходим буферизованный выход.
• Внешняя опорная напряженность: Требует внешнего опорного напряжения, что может усложнить схему.

Типовое использование:

• Управление приводами и актуаторами.
• Преобразование цифрового сигнала в аналоговый в системах автоматизации.
• Использование в медицинских устройствах, требующих высокоточного генерации сигналов.
• Аудио- и видеоаппаратура.
• Профессиональное и промышленные системы контроля и измерения.

Рекомендации по применению:

• Буферизация выхода: Для приложений, где необходим буферизированный выход, используйте подходящий операционный усилитель.
• Стабильное питание: Обеспечьте стабильное питание для минимизации шумов и погрешностей.
• Правильное подключение: Корректно подключите внешнее опорное напряжение для обеспечения максимальной точности преобразования.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество ЦАП: 1
• Время установления: 600 мкс (тип.)
• Тип выхода: Токовый, не буферизованный
• Интерфейс данных: Параллельный
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Температурный диапазон работы: -40°C ~ 85°C
• Корпус / упаковка: 20-SSOP (5.30 мм)
• Способ монтажа: Поверхностный монтаж

Возможные аналоги:

• AD7944ARZ-REEL
• MAX5354EUA+
• MCP4921-E/SN

Эти аналоги могут заменить AD7945BRSZ-REEL при условии, что они соответствуют вашим требованиям по точности, быстродействию и интерфейсу данных.
