AD7943BRSZ

AD7943BRSZ

Общее описание

AD7943BRSZ — это 12-битный цифровой-аналоговый преобразователь (ЦАП) компании Analog Devices, разработанный для высокоточных систем обработки сигналов. Данный компонент позволяет преобразовывать цифровые данные в аналоговые сигналы с высокой точностью и минимальными искажениями.

Преимущества

• Высокая точность: Благодаря разрядности в 12 бит и высокому уровню линейности.
• Низкое энергопотребление: Идеально подходит для мобильных и портативных устройств.
• Широкий температурный диапазон: Работает в диапазоне от -40°C до +85°C.

Недостатки

• Програмируемость: Отсутствие встроенных программируемых функций может потребовать дополнительной обработки.
• Требование внешнего опорного напряжения: Требуется внешнее опорное напряжение, что может усложнить схему.

Типовое использование

• Аналого-цифровые системы управления: Используется в системах, где требуется высокая точность преобразования.
• Системы обработки сигналов: Применяется в аудио и видео оборудовании.
• Медицинские приборы: Идеален для оборудования, требующего высокой точности измерений.

Рекомендации по применению

• Используйте внешнее опорное напряжение: Для обеспечения оптимальной точности и стабильности работы.
• Соблюдайте требования по развязыванию питания: Это необходимо для минимизации шума и помех.
• Температурный контроль: Убедитесь, что рабочая температура устройства не выходит за пределы -40°C до +85°C.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 1
• Время установления сигнала: 600 мкс (типично)
• Тип выхода: Токовый, небуферизованный
• Дифференциальный выход: Нет
• Интерфейс данных: Последовательный
• Опорное напряжение: Внешнее
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: 5В
• Линейность на уровне младшего разряда (INL/DNL): ±0.5 (Макс), ±0.5 (Макс)
• Архитектура: R-2R
• Диапазон рабочих температур: -40°C ~ 85°C

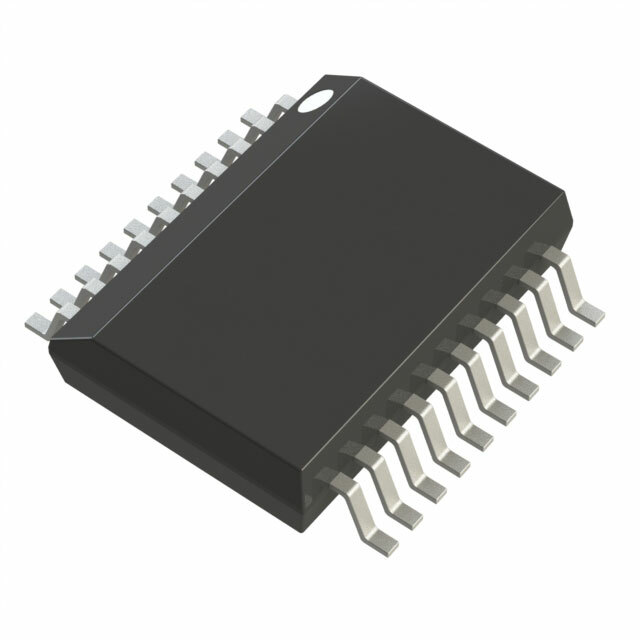

• Корпус: 20-выводной SSOP (0.209", ширина 5.30 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• MCP4921 от Microchip Technology: 12-битный ЦАП с SPI интерфейсом и лучшим INL/DNL.
• DAC121C085 от Texas Instruments: 12-битный ЦАП с I2C интерфейсом и низким энергопотреблением.

Заключение

AD7943BRSZ — это надежное и высокоточное решение для различных приложений, требующих цифрово-аналогового преобразования. При правильном использовании и соблюдении всех рекомендаций, данный компонент обеспечит долгую и стабильную работу вашей системы.
