AD7943ANZ-B от Analog Devices

Общее описание

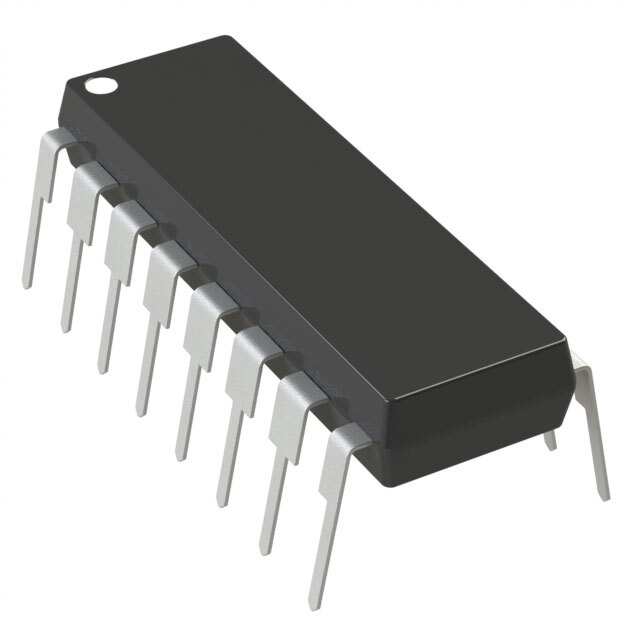

AD7943ANZ-B - это 12-разрядный цифро-аналоговый преобразователь (DAC) от Analog Devices, который предназначен для высокоточной конвертации цифровых сигналов в аналоговые. Устройство выполнено в 16-выводном корпусе DIP (пластмассовый двойной корпус в линию), что делает его удобным для монтажа на печатные платы и обеспечивает надежное крепление.

Преимущества

• Высокая точность: 12-разрядная точность позволяет получать высококачественные аналоговые сигналы.
• Низкое энергопотребление: устройство работает от аналогового и цифрового источников питания с напряжением от 3 В до 5.5 В, что помогает экономить энергию.
• Удобный интерфейс: наличие последовательного интерфейса упрощает интеграцию с микроконтроллерами и цифровыми системами.

Недостатки

• Отсутствие буферного выхода: выходной ток является небуферированным, что может потребовать дополнительного усиления в некоторых приложениях.
• Требуемое внешнее опорное напряжение: для работы требуется внешнее опорное напряжение, что может усложнить схему.

Типовое использование

• Цифровой контроль и управление: используется в системах автоматического регулирования, где требуется высокоточное преобразование цифровых сигналов в аналоговые.
• Аудиотехника: применяется для цифрового управления уровнями аналоговых сигналов.
• Тестовые и измерительные приборы: идеально подходит для создания высокоточных источников аналоговых сигналов в измерительных системах.

Рекомендации по применению

• Рекомендуется использовать устройство с внешним прецизионным источником опорного напряжения для достижения наибольшей точности.
• Поскольку выход не буферирован, возможно потребуется использование операционного усилителя для улучшения выходных характеристик.
• Убедитесь, что напряжение питания стабильно и находится в указанном диапазоне (3 В - 5.5 В) для обеспечения надежной работы.

Основные технические характеристики

• Разрядность: 12 бит
• Количество D/A преобразователей: 1
• Время установления: 5 мкс (типично)
• Тип выхода: Ток - небуферированный
• Дифференциальный выход: Нет
• Интерфейс данных: Последовательный
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 3 В - 5.5 В
• Напряжение питания, цифровое: 3 В - 5.5 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 16-DIP (0.300", 7.62 мм)
• Монтажное исполнение: Сквозное отверстие

Возможные аналоги

• MCP4921-E/P от Microchip Technology
• DAC121S101QML RHA от Texas Instruments

Используйте эти компоненты для достижения стабильной, высокоточной цифро-аналоговой конверсии в ваших проектах.
