AD7939BSUZ

AD7939BSUZ от Analog Devices

Общее описание

AD7939BSUZ – это 10-битный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, выполненный по архитектуре SAR (с последующей приближенной регистрацией). Данный АЦП может функционировать с 4, 7 или 8 входами и поддерживает стандарты дифференциального, псевдодифференциального и однотактного ввода сигналов. Основное назначение данного устройства – точное преобразование аналоговых сигналов в цифровую форму для последующего использования в различных электронных системах.

Преимущества

• Высокая точность: обеспечивается 10-битным разрешением.
• Гибкость ввода: поддержка различных типов входных сигналов (дифференциальный, псевдодифференциальный и однотактный).
• Высокая скорость выборки: обеспечивается частотой выборки до 1.5 Мвыборок/с.
• Широкий диапазон напряжения питания: от 2.7В до 5.25В, что обеспечивает совместимость с различными источниками питания.

Недостатки

• Ограниченное количество бит: только 10-битное разрешение, что может быть недостаточно для некоторых приложений с высокими требованиями к точности.
• Требовательность к внешним компонентам: для обеспечения точной работы может требоваться тщательный выбор и настройка внешних компонентов, таких как опорное напряжение.

Типовое использование

• Системы сбора данных
• Промышленная автоматизация
• Медицинские приборы
• Телекоммуникационное оборудование
• Измерительные приборы

Рекомендации по применению

• Для достижения максимальной точности рекомендуется использовать стабилизированное внешнее опорное напряжение.
• Необходимо учитывать требования к электропитанию для обеспечения стабильной работы устройства.
• Важно соблюдать температурные режимы эксплуатации: от -40°C до +85°C.

Основные технические характеристики

• Разрешение: 10 бит
• Частота выборки: до 1.5 Мвыборок/с
• Количество каналов: 4, 7 или 8
• Тип ввода: дифференциальный, псевдодифференциальный, однотактный
• Интерфейс данных: параллельный
• Напряжение питания (аналоговое): 2.7В ~ 5.25В
• Напряжение питания (цифровое): 2.7В ~ 5.25В

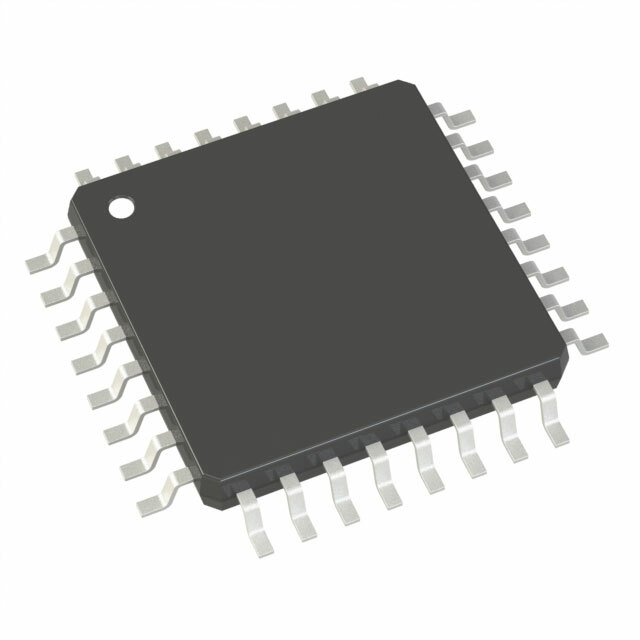

• Корпус: 32-TQFP (7x7мм)
• Диапазон рабочих температур: -40°C ~ +85°C

Возможные аналоги

• AD7928 от Analog Devices: 12-битный аналог с аналогичными характеристиками ввода и архитектурой SAR.
• ADS7870 от Texas Instruments: 12-битный SAR АЦП с аналогичными параметрами и интерфейсом.

Использование AD7939BSUZ позволяет получить высококачественные данные при аналого-цифровом преобразовании в широком спектре приложений благодаря своим высоким техническим характеристикам и гибкости.
