AD7928BRUZ-REEL

Описание для интегральной схемы AD7928BRUZ-REEL от Analog Devices

Общее описание:

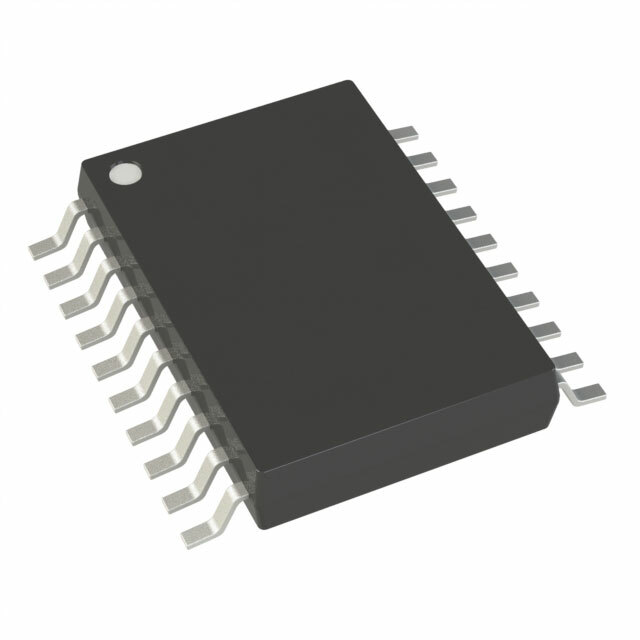

AD7928BRUZ-REEL - это высокопроизводительный 8-канальный аналогово-цифровой преобразователь (ADC) с разрешением 12 бит и поддержкой последовательного интерфейса от компании Analog Devices. Устройство выполнено по архитектуре SAR (Successive Approximation Register), что обеспечивает быструю и точную цифровизацию аналоговых сигналов. Поставляется в компактном корпусе TSSOP с 20 выводами, который отлично подходит для поверхностного монтажа.

Преимущества:

• Высокое разрешение: 12-битное разрешение позволяет точно оцифровывать аналоговые сигналы с высокой степенью детализации.
• Многоканальность: Поддержка до 8 входов позволяет значительно упростить дизайн систем многоканального измерения.
• Широкий диапазон источников питания: Устройство поддерживает как аналоговые, так и цифровые входные напряжения в диапазоне от 2.7V до 5.25V, что обеспечивает гибкость в выборе источников питания.
• Высокая скорость оцифровки: Скорость выборки до 1 MSPS (миллиона выборок в секунду) позволяет использовать устройство в приложениях реального времени.

Недостатки:

• Необходимость внешней опорной точки: Устройство требует внешнюю опорную точку напряжения, что может усложнить дизайн в определенных применениях.
• Ограниченный температурный диапазон: Рабочий диапазон температур от -40°C до 85°C может быть недостаточным для некоторых экстремальных условий эксплуатации.

Типовое использование:

1. Системы сбора данных: Промышленные, научные и медицинские системы сбора данных нуждаются в высокоточном и быстром оцифровывании данных с множества датчиков.
2. Контрольные системы: Используется для контроля и мониторинга различных параметров, таких как температура, давление и влажность.
3. Цифровые мультиметры: Идеально подходит для использования в портативных измерительных приборах благодаря низкому энергопотреблению и высокому разрешению.

Рекомендации по применению:

• Разместите конденсаторы байпаса максимально близко к выводам питания для минимизации шумов.
• Убедитесь в адекватном охлаждении устройства при работе в условиях повышенных температур, чтобы избежать теплового перенапряжения.
• Используйте экранированные кабели для соединения с аналоговыми входами, чтобы свести к минимуму влияние электромагнитных помех.

Основные технические характеристики:

• Разрядность (бит): 12
• Частота выборки (выборок в секунду): до 1 MSPS
• Количество входов: 8 однонаправленных
• Интерфейс данных: SPI, совместимый с DSP
• Конфигурация: MUX-S/H-ADC
• Аналоговые входные напряжения::
  • Напряжение питания (аналог): 2.7V ~ 5.25V
  • Напряжение питания (цифровое): 2.7V ~ 5.25V
• Температурный диапазон работы: -40°C ~ 85°C
• Корпус: 20-TSSOP
• Монтаж: Поверхностный монтаж

Возможные аналоги:

• AD7918BRUZ - 8-канальный 10-битный ADC от Analog Devices.
• MAX1112EEE - Аналологичный 8-канальный 12-битный ADC от Maxim Integrated.
• MCP3008-I/P - 8-канальный 10-битный SAR ADC от Microchip Technology.

AD7928BRUZ-REEL представляет собой надежное решение для различных задач по оцифровке аналоговых сигналов, предлагая высокую производительность и точность в компактном форм-факторе.
