AD7924BRUZ-REEL

AD7924BRUZ-REEL от Analog Devices

Общее описание

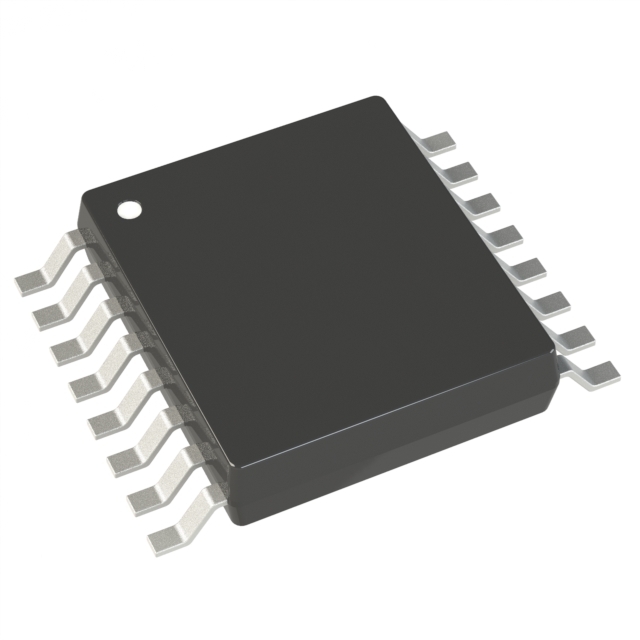

AD7924BRUZ-REEL — это 12-битный аналого-цифровой преобразователь с последовательным приближением (SAR) от компании Analog Devices. Этот компонент может работать с четырьмя входными каналами и имеет высокую скорость выборки до 1 миллиона выборок в секунду (1MSPS). Он поставляется в компактном корпусе TSSOP-16 и предназначен для поверхностного монтажа.

Преимущества

• Высокая точность: 12-битная разрешающая способность обеспечивает высокую точность преобразования сигналов.
• Высокая скорость выборки: до 1MSPS, что делает его идеальным для приложений, требующих высокой скорости.
• Многоканальные входы: поддержка 4 каналов, что увеличивает гибкость использования.
• Широкий диапазон напряжения питания: Работает при напряжении от 2.7V до 5.25V.
• Простая интеграция: интерфейсы SPI и DSP облегчают интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Требует внешнего опорного напряжения: В отличие от некоторых интегрированных решений, этот ADC требует внешнего опорного напряжения, что может увеличивать сложность схемы.
• Операционная температура ограничена: Рабочий диапазон температур от -40°C до 85°C может быть ограничением для экстремальных условий эксплуатации.

Типовое использование

• Системы сбора данных
• Медицинские приборы
• Промышленная автоматизация
• Прецизионные измерительные системы

Рекомендации по применению

• Опорное напряжение: Используйте высокостабильное внешнее опорное напряжение для обеспечения максимальной точности.
• Фильтрация питания: Рекомендуется использовать фильтрацию на линии питания для уменьшения помех.
• Тепловой режим: Учитывайте рабочий температурный диапазон компонента при размещении на плате и планировании системы охлаждения.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: до 1MSPS
• Количество входов: 4
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-S/H-ADC
• Число преобразователей: 1
• Архитектура: SAR (Successive Approximation Register)
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): 2.7V ~ 5.25V
• Напряжение питания (цифровое): 2.7V ~ 5.25V
• Диапазон рабочих температур: от -40°C до 85°C
• Корпус: 16-TSSOP (0.173", 4.40mm Width)
• Монтаж: Поверхностный

Возможные аналоги

• ADC128S102CIMT от Texas Instruments
• ADS7946QDBVRQ1 от Texas Instruments
• MCP3204-CI/ST от Microchip Technology

AD7924BRUZ-REEL — это надежное решение для широкого спектра приложений, требующих высокой точности и быстрого аналого-цифрового преобразования.
