Описание для AD7923SRU-EP-RL7 от Analog Devices

Общее описание

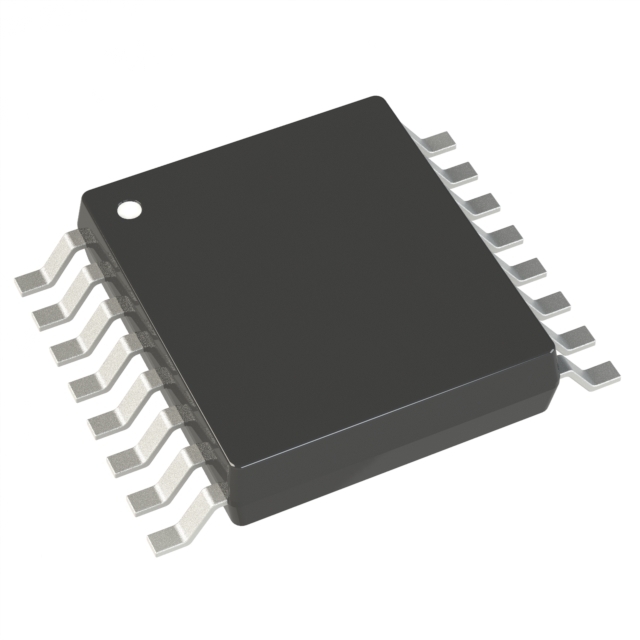

AD7923SRU-EP-RL7 — это высокоскоростной, низкопотребляющий 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR), разработанный компанией Analog Devices. Он оснащен четырьмя однополюсными входами и работает с частотой выборки до 200 кГц. Этот чип представлен в компактном корпусе 16-TSSOP и предназначен для поверхностного монтажа.

Основные преимущества

• Высокая точность и разрешение: 12-битная точность позволяет получить четкие и достоверные результаты измерений.
• Широкий диапазон напряжений питания: Поддерживает как аналоговое, так и цифровое питание в диапазоне от 2.7V до 5.25V.
• Низкое энергопотребление: Подходит для применения в энергоэффективных системах.
• Множественные входные каналы: Имеет 4 однополюсных входа, что позволяет измерять несколько сигналов одновременно.
• Высокая скорость выборки: Частота дискретизации до 200 кГц.

Недостатки

• Отсутствие встроенного опорного источника: Требуется внешний опорный источник, что может добавить сложности при проектировании.
• Объемное энергопотребление в режиме беспрерывной работы: Хотя потребляет малую мощность, но при непрерывном режиме работы может потреблять больше энергии.

Типовое использование

• Системы сбора данных
• Промышленная автоматизация
• Медицинские приборы
• Автомобильная электроника
• Потребительская электроника
• Интеллектуальные датчики

Рекомендации по применению

• Питание: Убедитесь, что источники питания соответствуют допустимым диапазонам: 2.7V ~ 5.25V для аналоговой и цифровой частей.
• Схема компенсации: Если требуется, добавьте внешнюю схему для обеспечения стабильного опорного напряжения.
• Экранирование и заземление: Для минимизации электромагнитных помех используйте экранирование и правильное заземление.

Основные технические характеристики

• Разрешение: 12 бит
• Частота дискретизации: до 200 кГц
• Количество входов: 4 однополюсных
• Интерфейс данных: SPI, DSP
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания, аналог: 2.7V ~ 5.25V
• Напряжение питания, цифровое: 2.7V ~ 5.25V
• Рабочая температура: от -40°C до 125°C
• Корпус / размер: 16-TSSOP (4.40 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7924: Аналогичный АЦП от Analog Devices с похожими характеристиками.
• ADS7841: Аналог от Texas Instruments с аналогичным разрешением и типом интерфейса.
• MCP3204: Альтернатива от Microchip с аналогичными характеристиками и функциональностью.

Эти аналоги могут быть использованы в зависимости от специфических требований вашего проекта и доступности компонентов.
