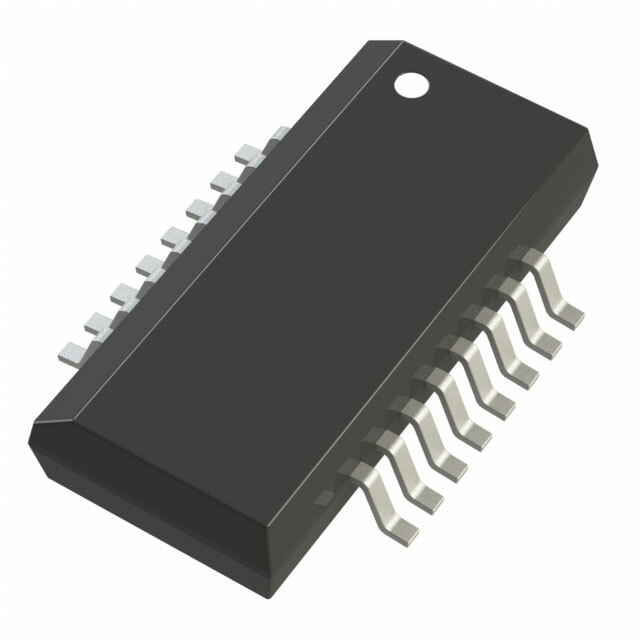

AD7902BRQZ-RL7

AD7902BRQZ-RL7 от Analog Devices

Общее описание

AD7902BRQZ-RL7 — это двухканальный 16-битный аналогово-цифровой преобразователь (АЦП) от разработчика высококачественной и передовой электроники — компании Analog Devices. АЦП основан на архитектуре SAR (Successive Approximation Register), что обеспечивает высокую точность и скорость преобразования. Этот компонент выполнен в компактном корпусе 20-QSOP, что делает его подходящим для использования в приложениях с ограниченным пространством.

Преимущества

• Высокая точность: Благодаря 16-битному разрешению и технологии SAR, этот АЦП обеспечивает крайне точные измерения.
• Компактный размер: Корпус 20-QSOP делает данный компонент удобным для встроенных систем и устройств с ограниченным пространством.
• Поддержка двух каналов: Возможность одновременного отслеживания двух входных сигналов.
• Высокая скорость преобразования: Частота выборки до 1 Мвыб/с позволяет использовать компонент для быстродействующих систем.

Недостатки

• Требование к внешнему опорному напряжению: Для корректной работы потребуется внешний источник опорного напряжения.
• Ограниченный температурный диапазон: Рабочий диапазон температур от -40°C до 125°C, что может ограничивать применение в экстремальных условиях.

Типовое использование

• Измерительное оборудование
• Медицинское оборудование
• Управление промышленными процессами
• Системы обработки сигналов
• Автоматизация и контроль

Рекомендации по применению

• Для достижения максимальной точности используйте качественный внешний источник опорного напряжения.
• При проектировании плат уделите внимание маршрутизации сигналов и защите от электромагнитных помех.
• Обеспечьте надежную фильтрацию поступающего питания для минимизации шумов.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: до 1 Мвыб/с
• Количество входов: 2
• Тип входа: Псевдо-дифференциальный
• Интерфейс данных: SPI, DSP
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 2,375 В - 2,625 В
• Напряжение питания, цифровое: 2,375 В - 2,625 В
• Температурный диапазон работы: от -40°C до 125°C
• Корпус/размер: 20-SSOP (0,154", 3,90 мм ширина)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• AD7682: Еще один 16-битный АЦП от Analog Devices с похожими характеристиками, но с иным набором функций.
• LTC2368-16: АЦП от компании Linear Technology с аналогичными параметрами, но возможными отличиями в других аспектах характеристик.

Компонент AD7902BRQZ-RL7 представляет собой идеальное решение для тех, кто ищет высокую точность и компактность в одном устройстве.
