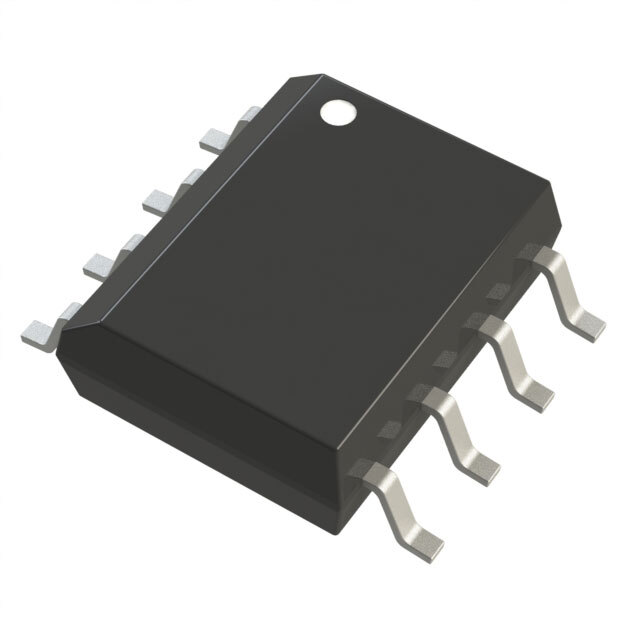

AD7893BRZ-10 от Analog Devices

Общее описание

AD7893BRZ-10 — это 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR), предназначенный для высокоточных приложений. Он размещен в компактном корпусе SOIC-8 и обладает высокой скоростью преобразования, достигая до 117 тысяч выборок в секунду. Этот АЦП является отличным выбором для приложений, требующих высокой точности и быстрого времени отклика.

Преимущества

• Высокая точность: Обеспечивает разрешение в 12 бит, что позволяет получить детализированные данные измерений.
• Компактный корпус: SOIC-8 форм-фактор позволяет экономить место на плате.
• Высокая скорость: До 117 тысяч выборок в секунду, что подходит для высокоскоростных применений.
• Широкий температурный диапазон: Работает в диапазоне от -40°C до +85°C, что делает его пригодным для промышленных условий.

Недостатки

• Внешний опорный сигнал: Требует использования внешнего опорного напряжения, что может добавить сложности в проектировании схемы.
• Ограничение питания: Работает при фиксированном напряжении питания 5 В, что может потребовать дополнительного регулирования напряжения в многовольтных схемах.

Типовые применения

• Промышленные и медицинские измерительные системы
• Системы контроля и управления процессами
• Автоматизация производства
• Анализатор спектра и сигналов
• Прецизионные измерительные приборы

Рекомендации по применению

1. Опорное напряжение: Обеспечьте стабильное и точное внешнее опорное напряжение для достижения максимальной точности преобразования.
2. Фильтрация питания: Используйте конденсаторы для фильтрации питания, чтобы уменьшить шум и колебания, влияющие на точность.
3. Интерфейс SPI: Убедитесь в правильной конфигурации интерфейса SPI для надежного и быстрого обмена данными.
4. Температурный контроль: Установите АЦП в условиях, соответствующих его рабочему температурному диапазону, для стабильной работы.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборок: до 117 тыс. выборок в секунду
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое и цифровое): 5 В
• Рабочий температурный диапазон: от -40°C до +85°C
• Корпус: SOIC-8

Возможные аналоги

• ADS8320 от Texas Instruments
• MCP3201 от Microchip Technology
• LTC1286 от Analog Devices

AD7893BRZ-10 — это превосходный выбор для различных высокоточных измерительных приложений, требующих высокой скорости и разрешающей способности. Обеспечьте правильное проектирование схемы для максимального использования преимуществ этого АЦП.
