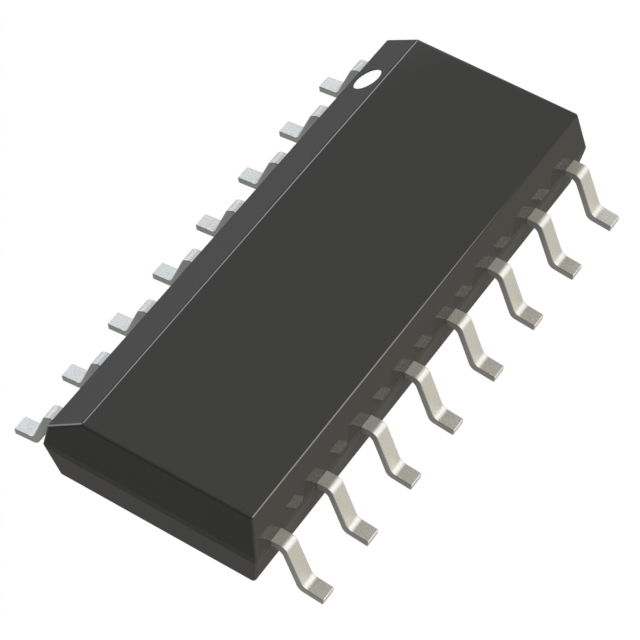

AD7888BRZ

AD7888BRZ - 12-битный АЦП с последовательным считыванием

Производитель: Analog Devices
Производительский номер: AD7888BRZ

Общее описание

AD7888BRZ — это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным считыванием (SAR). Он оснащен мультиплексором на 8 входов, что позволяет ему одновременно обрабатывать несколько аналоговых сигналов. Устройство представлено в компактном корпусе SOIC на 16 выводов и предназначено для поверхностного монтажа.

Преимущества

• Высокая точность: 12-битная разрешающая способность обеспечивает высокую точность преобразования аналоговых сигналов в цифровые.
• Мультивходовая конфигурация: 8 одноканальных входов позволяют интегрировать несколько датчиков или источников сигналов.
• Компактный корпус: Корпус SOIC-16 позволяет легко устанавливать компонент на плате.
• Широкий диапазон питающих напряжений: Поддержка аналогового и цифрового напряжений питания в диапазоне от 2.7В до 5.25В.

Недостатки

• Относительно низкая частота дискретизации: Частота дискретизации 125к выборок в секунду может быть недостаточной для очень быстродействующих приложений.
• Необходимость внешнего опорного напряжения: Для обеспечения максимальной точности преобразования требуется внешний источник опорного напряжения.

Типовое использование

• Системы сбора данных
• Промышленные автоматизированные системы
• Медицинские приборы
• Портативные приборы для измерений и тестирования
• Автоматизированные системы управления

Рекомендации по применению

• Используйте внешний источник опорного напряжения для повышения точности преобразования.
• Следуйте рекомендациям по разводке печатной платы для минимизации шумов и улучшения стабилизации напряжения.
• При конструировании схемы убедитесь, что аналоговые и цифровые разделения хорошо изолированы.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 125к выборок в секунду
• Количество входов: 8 одноканальных
• Тип входа: однополярный
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-S/H-ADC
• Архитектура: SAR (последовательное считывание)
• Тип опоры: Внешняя, внутренняя
• Аналоговое питание: 2.7В ~ 5.25В
• Цифровое питание: 2.7В ~ 5.25В
• Температурный диапазон: -40°C ~ 105°C
• Корпус: SOIC-16
• Тип монтажа: Поверхностный

Возможные аналоги

• ADS7842E от Texas Instruments
• MCP3208-CI/P от Microchip Technology
• MAX186BEAP+T от Maxim Integrated

Эти компоненты могут быть рассмотрены в качестве аналогов, поскольку они обладают близкими характеристиками и функциональностью.
