AD7878AQ

AD7878AQ от Analog Devices

Общее описание

AD7878AQ - это интегральная схема аналого-цифрового преобразователя (АЦП) от Analog Devices. Устройство обеспечивает 12-битное разрешение и включает встроенный цифровой сигнальный процессор (DSP), что позволяет обрабатывать сигналы с высокой точностью и скоростью.

Преимущества

• Высокоточное преобразование: 12-битное разрешение обеспечивает высокую точность измерений.
• Интеграция с DSP: встроенный DSP облегчает обработку сигналов и уменьшает необходимость во внешних обработчиках.
• Удобный интерфейс: поддержка SPI и DSP интерфейсов для легкой интеграции в различные системы.

Недостатки

• Устаревший статус: компонент больше не производится, что может усложнить его приобретение.
• Ограниченный температурный диапазон: от -25°C до 85°C, что может быть недостаточно для некоторых экстремальных условий.

Типовое использование

• Промышленная автоматизация
• Измерительные приборы
• Системы сбора данных
• Медицинские устройства

Рекомендации по применению

• Разумный выбор аналоговых входов: перед использованием убедитесь в чистоте и стабилизации входного аналога.
• Монтаж через отверстия: устройство поставляется в корпусе 28-CDIP и предназначено для монтажа через отверстия.
• Защита от перегрева: обеспечить адекватное охлаждение и избегать превышения температурных пределов.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 100 тыс. выборок в секунду (100 kS/s)
• Интерфейсы данных: SPI, DSP
• Кол-во преобразователей A/D: 1
• Рабочий температурный диапазон: от -25°C до 85°C

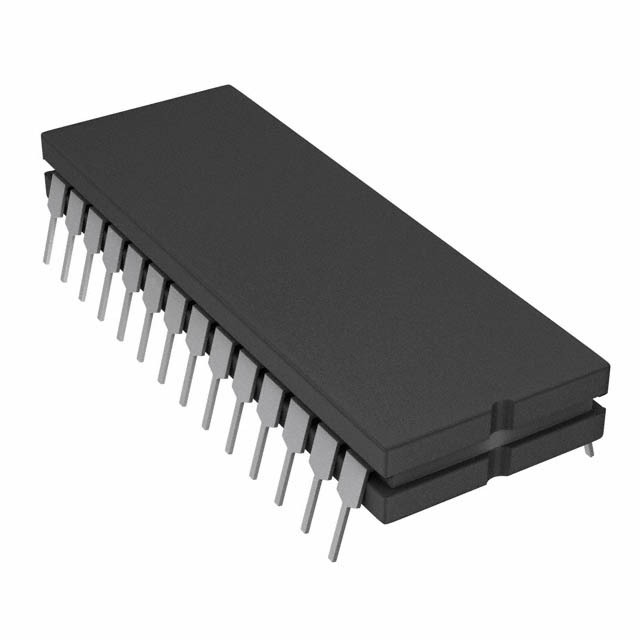

• Корпус: 28-CDIP (0.600", 15.24mm)
• Способ монтажа: через отверстие

Возможные аналоги

• AD7891 от Analog Devices: АЦП с аналогичным разрешением и интерфейсом, но расширенным температурным диапазоном.
• MCP3201 от Microchip: 12-битный АЦП со схожими характеристиками, но с более компактным корпусом.

Сервис поддержки компонентов может предложить дополнительные варианты, соответствующие вашим потребностям.
