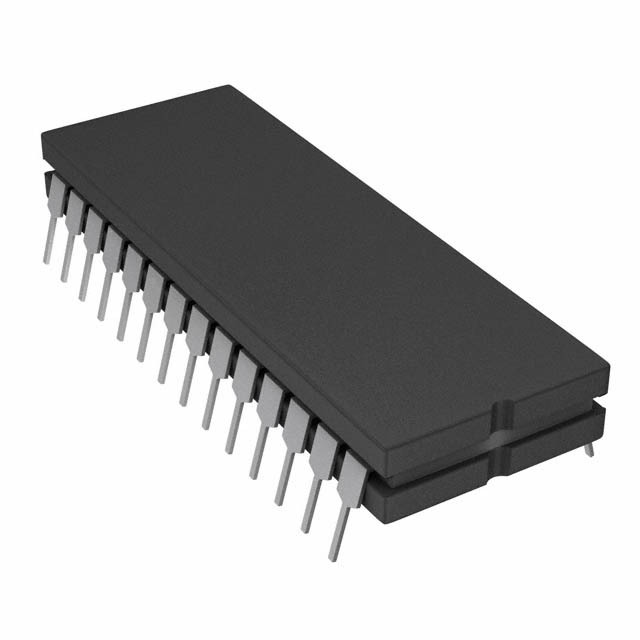

AD7874BQ

AD7874BQ от Analog Devices

Общее описание: AD7874BQ – это высокоэффективная система сбора данных с аналогово-цифровыми преобразователями (АЦП) и цифровыми схемами синхронизации от компании Analog Devices. Этот компонент предоставляет точное и надежное решение для преобразования аналоговых сигналов в цифровые данные, что делает его идеальным для широкого спектра применений, таких как медицинская электроника, автоматизация процессов, научные исследования и др.

Преимущества:

• Высокая точность: 12-битное решение обеспечивает очень высокую точность измерений.
• Высокая скорость выборки: 116 kSPS (тысяч выборок в секунду) позволяет использовать компонент в приложениях с высокими требованиями к скорости преобразования данных.
• Интерфейс: Параллельный интерфейс обеспечивает быструю передачу данных к микроконтроллерам или другим цифровым системам.
• Широкий диапазон рабочих температур: Компонент способен функционировать в диапазоне от -40°C до +85°C, что делает его подходящим для использования в экстремальных условиях.

Недостатки:

• Двухполярное питание: Требуется подача ±5V, что может усложнить проектирование питания системы.
• Технология сквозного монтажа: Как и другие компоненты в корпусах с выводами, требует больше места на печатной плате по сравнению с поверхностным монтажом.

Типовое использование:

• Медицинская аппаратура (например, оборудование для измерения физиологических параметров).
• Автоматизация промышленных процессов.
• Оборудование для тестирования и измерений.
• Различные научные приборы и устройства.

Рекомендации по применению:

• Убедитесь, что схема питания обеспечивает стабильное ±5V напряжение.
• Обратите внимание на хорошее заземление и развязку, чтобы минимизировать помехи и шумы.
• Используйте параллельный интерфейс для быстрого и надежного обмена данными с основной системой управления.

Основные технические характеристики:

• Разрешение: 12 бит.
• Число каналов: 4.
• Частота выборки: до 116 kSPS.
• Питание: ±5V.
• Диапазон рабочих температур: от -40°C до +85°C.
• Корпус: 28-CDIP (0.600", 15.24мм).

Возможные аналоги:

• AD7873: Подобная система сбора данных от Analog Devices, но с менее высоким разрешением.
• MCP3008: Многоканальный АЦП от Microchip, 10-битное разрешение.
• ADS7846: Сенсорный экран контроллер с интегрированным АЦП от Texas Instruments.

Заключение

AD7874BQ от Analog Devices представляет собой мощный и надежный компонент для систем сбора данных. Благодаря своим характеристикам и надежности, он подходит для множества применений в различных отраслях.
