AD7874ANZ

AD7874ANZ от Analog Devices

Общее описание:

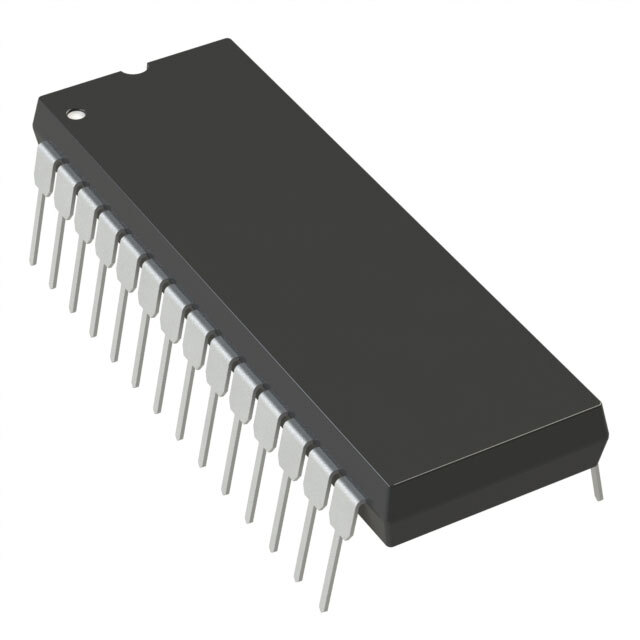

AD7874ANZ — это 12-битная система сбора данных (DAS) производства Analog Devices. Это интегральная схема, предназначенная для высокоскоростного и точного аналого-цифрового преобразования. Устройство включает четыре канала ввода и поддерживает параллельный интерфейс с высокой пропускной способностью, что делает его универсальным решением для множества приложений в области сбора данных.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает точные измерения и преобразование сигнала.
• Высокая скорость выборки: Частота дискретизации до 116 кГц позволяет использовать устройство в приложениях с высоким динамическим диапазоном.
• Многоканальность: Наличие четырех каналов ввода позволяет одновременно собирать данные с нескольких источников.
• Простота интерфейса: Параллельный интерфейс обеспечивает быструю и надежную передачу данных.
• Широкий диапазон рабочих температур: Устройство может работать в диапазоне температур от -40°C до 85°C, что делает его подходящим для использования в различных средах.

Недостатки:

• Требуется двойное питание: Необходимо ±5V для питания устройства, что может усложнить схемотехническое решение.
• Размер корпуса: Корпус 28-PDIP может быть неудобным для проектов, где требуется минимальный размер компонентов.

Типовое использование:

AD7874ANZ идеально подходит для применения в следующих областях:

• Медицинские приборы
• Промышленные системы автоматизации и управления
• Анализаторы сигналов
• Системы телеметрии и сбора данных
• Измерительные приборы и тестовое оборудование

Рекомендации по применению:

• Планирование питания: Убедитесь в наличии стабильных источников ±5V для надёжной и точной работы устройства.
• Экранирование и заземление: При работе с высокочастотными сигналами рекомендуется использовать методы экранирования и качественного заземления для минимизации шумов.
• Охлаждение: Пользуйтесь радиаторами или активным охлаждением при эксплуатации в условиях высоких температур, чтобы избежать перегрева устройства.

Основные технические характеристики:

• Тип: Система сбора данных (DAS)
• Количество каналов: 4
• Разрешение: 12 бит
• Частота дискретизации: 116 кГц
• Интерфейс передачи данных: Параллельный
• Источник питания: Двойное (±5V)
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Сквозной
• Корпус/Габарит: 28-DIP (0.600", 15.24mm)
• Пакет поставщика: 28-PDIP

Возможные аналоги:

• AD7870: Аналогичное устройство с меньшей частотой дискретизации.
• AD670: 8-битный преобразователь с интегрированным опорным напряжением.
• AD1671: Высокоскоростной 12-битный АЦП с последовательным интерфейсом.

Этот компонент представляет собой мощное и гибкое решение для систем сбора данных, обеспечивая высокую точность и скорость для самых требовательных приложений.
