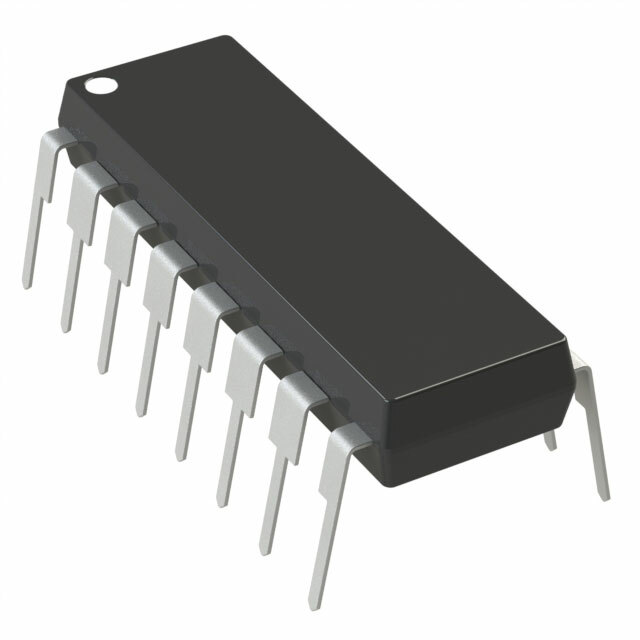

AD7872KN

Общее описание

AD7872KN — это аналогово-цифровой преобразователь (АЦП) с разрешением 14 бит от компании Analog Devices. Этот компонент обеспечивает точное и быстрое преобразование аналоговых сигналов в цифровую форму, идеально подходя для приложений, требующих высокой точности и надежности.

Преимущества

• Высокое разрешение: 14-битное разрешение позволяет достичь высокой точности измерений.
• Встроенный опорный источник: наличие внутреннего опорного напряжения облегчает проектирование схемы.
• Широкий диапазон напряжений питания: как для аналоговой, так и для цифровой части.
• Компактный корпус: 16-выводной DIP создаёт удобные условия для использования в различных проектах и платах.

Недостатки

• Устаревший компонент: статус "Obsolete" может затруднить его покупку и поддержку в будущем.
• Относительно низкая частота дискретизации: 83 kSPS может быть недостаточной для некоторых высокоскоростных приложений.

Типовое использование

AD7872KN подходит для широкого спектра применений, включая:

• Прецизионные системы измерения и контроля.
• Медицинское оборудование.
• Цифровые осциллографы.
• Промышленные автоматизированные системы.

Рекомендации по применению

• Правильное питание: обеспечьте двойное питание с соблюдением требований к аналоговому (±5V) и цифровому (±5V) напряжению.
• Шумозащита: используйте фильтрующие конденсаторы для минимизации электромагнитных помех и шумов.
• Интерфейсы: правильно подключите SPI или параллельный интерфейс для взаимодействия с микроконтроллером или другими цифровыми устройствами.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 83 kSPS (тысяч выборок в секунду)
• Число входов: 1 (однотактный вход)
• Тип входа: Одноконцевой
• Интерфейс данных: SPI, Параллельный
• Конфигурация: S/H-ADC
• Архитектура: SAR (следуй-и-сохрани-АЦП)
• Опорное напряжение: Встроенное
• Питание:
  • Аналоговое: ±5V
  • Цифровое: ±5V
• Температурный диапазон эксплуатации: от 0°C до 70°C
• Корпус: 16-DIP (0.300", 7.62 мм)

Возможные аналоги

• AD574A: аналогичный АЦП от Analog Devices с немного другими характеристиками.
• MAX1448: 14-битный АЦП от Maxim Integrated с более высокой частотой выборки.
• ADS7809: альтернатива от Texas Instruments, также имеющая высокую точность и 14-битное разрешение.

Использование AD7872KN позволит вашим проектам обеспечить высокую точность и надежность измерений, но имейте в виду его устаревание и возможные сложности с доступностью компонента на рынке.
