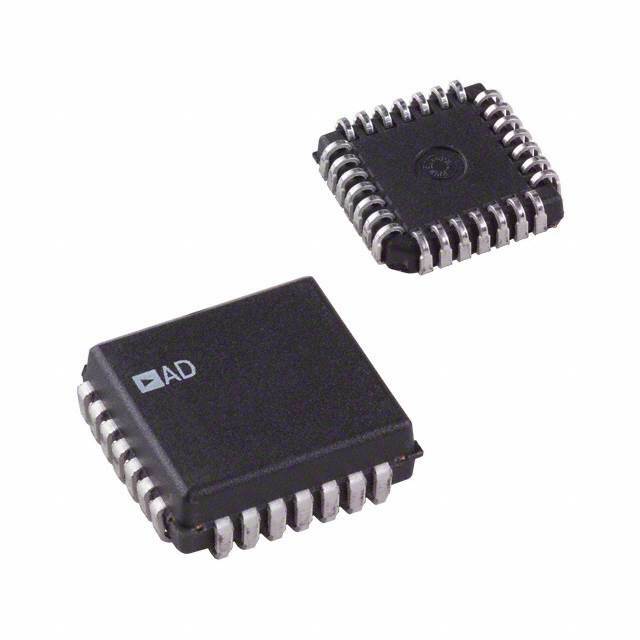

AD7871JP-REEL

AD7871JP-REEL от Analog Devices

Общее описание

AD7871JP-REEL — это аналогово-цифровой преобразователь (АЦП) разрешением 14 бит, разработанный компанией Analog Devices. Этот интегральный компонент использует архитектуру последовательного приближения (SAR) и обеспечивает высокую точность и производительность для широкого спектра приложений, требующих точного преобразования аналоговых сигналов в цифровую форму. При этом устройство размещается в компактном 28-контактном корпусе PLCC, что обеспечивает удобство монтажа и интеграции в схемы.

Преимущества

• Высокое разрешение: 14-битное преобразование обеспечивает высокую точность и детализацию сигналов.
• Компактный корпус: 28-выводной корпус PLCC упрощает монтаж на печатные платы.
• Встроенная внутренняя опорная схема: обеспечивает высокую стабильность и точность преобразований.
• Широкий диапазон напряжений питания: возможность работы при аналоговом напряжении ±5 В и цифровом напряжении ±5 В.

Недостатки

• Устаревшая модель: AD7871JP больше не производится, что может ограничить доступность компонента и поддержку со стороны производителя.
• Ограниченный диапазон рабочих температур: 0°C ~ 70°C, что делает его непригодным для экстремальных условий эксплуатации.

Типовое использование

• Промышленные измерительные приборы
• Системы управления и автоматизации
• Медицинское оборудование для обработки и анализа данных
• Системы сбора данных и тестирования
• Аудио и видеосистемы высокой точности

Рекомендации по применению

1. Питание: Убедитесь, что аналоговое и цифровое питание стабилизировано на уровне ±5 В для стабильной работы.
2. Разводка на плате: Используйте короткие соединения и хороший заземляющий план для минимизации шумов и межканальных помех.
3. Кондиционирование сигналов: Обеспечьте хорошую фильтрацию и управление уровнями входных сигналов для предотвращения насыщения или повреждения входов АЦП.
4. Хранение и условия эксплуатации: Избегайте температур, выходящих за пределы заявленных характеристик, и обеспечьте надлежащий контроль влажности.

Основные технические характеристики

• Разрешение: 14 бит
• Максимальная частота дискретизации: 83k выборки в секунду
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: Параллельный, последовательный
• Архитектура: SAR
• Тип опорного напряжения: Внутреннее
• Аналоговое напряжение питания: ±5 В
• Цифровое напряжение питания: ±5 В
• Температурный диапазон эксплуатации: 0°C ~ 70°C
• Корпус/форма: 28-Pin PLCC (11.51x11.51 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7864: Аналогичный 14-битный АЦП от Analog Devices с улучшенными характеристиками.
• ADS8505: 16-битный АЦП от Texas Instruments с улучшенной производительностью и широким диапазоном рабочих температур.
• MCP33131: 16-битный АЦП от Microchip Technology с аналогичным разрешением и интерфейсом данных.

Использование аналога следует тщательно оценить с учетом требований вашего конкретного проекта.
