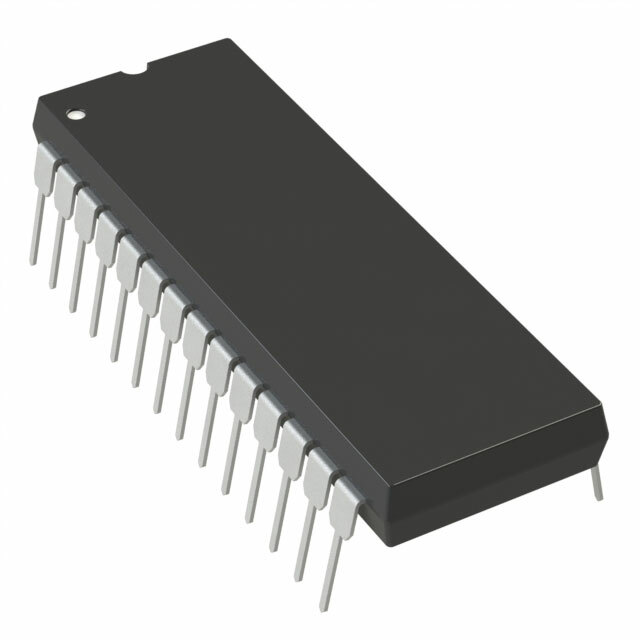

AD7871JN - Аналого-цифровой преобразователь (АЦП) от Analog Devices

Общее описание

AD7871JN - это высокоточный 14-разрядный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, выполненный в корпусе PDIP с 28 выводами. Устройство использует архитектуру последовательного приближения (SAR) и обладает встроенным выбором входного напряжения. Этот АЦП предназначен для применения в различных системах, требующих преобразование аналоговых сигналов в цифровые с высокой точностью и быстротой.

Преимущества

• Высокая точность: 14-разрядное разрешение обеспечивает превосходное качество преобразования.
• Высокая скорость выборки: Обеспечивает скорость выборки до 83 килогерц.
• Простота интеграции: Параллельный и SPI интерфейсы для легкой связи с микроконтроллерами и другими цифровыми устройствами.
• Встроенный источник опорного напряжения: Упрощает разработку и снижает количество необходимых внешних компонентов.

Недостатки

• Устаревшая модель: AD7871JN относится к категории устаревших компонентов, что может затруднить его приобретение для новых разработок.
• Требование двойного питания: Работает при ±5V как для аналоговой, так и для цифровой частей, что может усложнить питание устройства.

Типовое использование

• Медицинские приборы: Используется в системах мониторинга и диагностики.
• Промышленные приложения: Подходит для систем управления и автоматизации.
• Тестовое и измерительное оборудование: Применяется в приборах для точных измерений электрических параметров.

Рекомендации по применению

• Учитывайте нужду в двойном источнике питания: Обеспечьте ±5V для оптимальной работы.
• Используйте соответствующий интерфейс: Выберите параллельный или SPI интерфейс для подключения, в зависимости от требований вашей системы.
• Защитите входы: Используйте фильтры и защитные схемы для защиты АЦП от перегрузок и шумов.

Технические характеристики

• Разрядность: 14 бит
• Скорость выборки: 83 килогерца
• Количество входов: 1 (одноканальный)
• Тип входа: Однополюсный
• Интерфейс данных: SPI, Параллельный
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: Внутренний
• Аналоговое напряжение питания: ±5V
• Цифровое напряжение питания: ±5V
• Диапазон рабочих температур: от 0 °C до 70 °C
• Корпус: 28-PDIP
• Тип монтажа: Сквозной монтаж

Возможные аналоги

• AD7888: 12-разрядный АЦП с меньшим разрешением, но схожими характеристиками.
• AD7893: 16-разрядный АЦП, обеспечивающий более высокую точность и скорость выборки.
• MAX186: 12-разрядный АЦП от Maxim Integrated с мультивходными каналами и меньшим энергопотреблением.

Используйте AD7871JN для высокоточных и надежных преобразований аналоговых сигналов в цифровые в различных областях применения!
