AD7870LPZ

AD7870LPZ от Analog Devices

Общее описание:

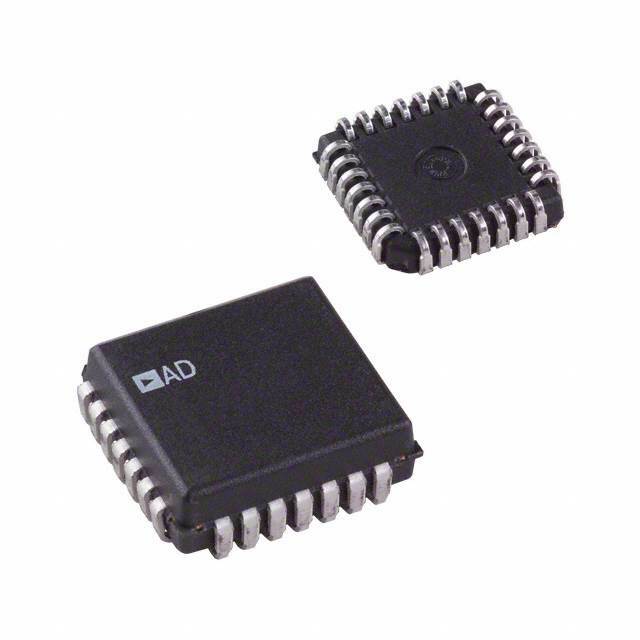

AD7870LPZ - это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) со встроенной функцией выборки и хранения сигнала. В основе устройства используется архитектура последовательного приближения (SAR), что обеспечивает высокую точность и быстроту преобразования. Преобразователь интегрирован в корпус типа PLCC (Plastic Leaded Chip Carrier), что делает его удобным для поверхностного монтажа.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает детальное преобразование аналогового сигнала.
• Быстрая скорость выборки: Позволяет выполнять до 100 000 выборок в секунду.
• Встроенная функция выборки и хранения: Обеспечивает минимальные задержки и улучшает производительность системы.
• Компактный корпус: PLCC корпус обеспечивает удобный монтаж и экономию места на плате.

Недостатки:

• Требование ко вторичным напряжениям питания: Необходимость в двуполярном питании (±5 В) усложняет проектирование питательной системы.
• Ограниченный температурный диапазон: Рабочий диапазон температур от 0°C до 70°C может быть недостаточен для некоторых промышленных условий.

Типовое использование:

• Измерительные приборы: Идеально подходит для высокоточных измерений аналоговых сигналов.
• Автоматизация и управление процессами: Используется в системах управления, где необходим точный контроль аналоговых входов.
• Медицинская электроника: Применим в медицинских устройствах, требующих точных цифровых данных.

Рекомендации по применению:

• Стабильное питание: Обеспечьте стабильность двуполярных напряжений питания (±5 В) для максимальной точности преобразования.
• Фильтрация входного сигнала: Используйте согласованные фильтры для минимизации помех перед аналоговым сигналом на входе.
• Температурный контроль: Учитывайте рабочий температурный диапазон устройства (0°C ~ 70°C) при проектировании системы охлаждения.

Основные технические характеристики:

• Разрешение: 12 бит
• Частота выборки: 100 000 выборок в секунду
• Количество входов: 1 (однонаправленный)
• Тип интерфейса данных: SPI, параллельный
• Архитектура: SAR (последовательного приближения)
• Тип опорного напряжения: Внутреннее
• Величины напряжения питания: ±5 В (аналогое и цифровое)
• Рабочая температура: 0°C ~ 70°C
• Корпус/размер: 28-выводовой PLCC (11.51×11.51 мм)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• AD574A - от Analog Devices
• MCP3201-CI/P - от Microchip Technology
• ADS7822P - от Texas Instruments

Используйте AD7870LPZ для высокоточного измерения и преобразования аналоговых сигналов в вашей электронной системе!
