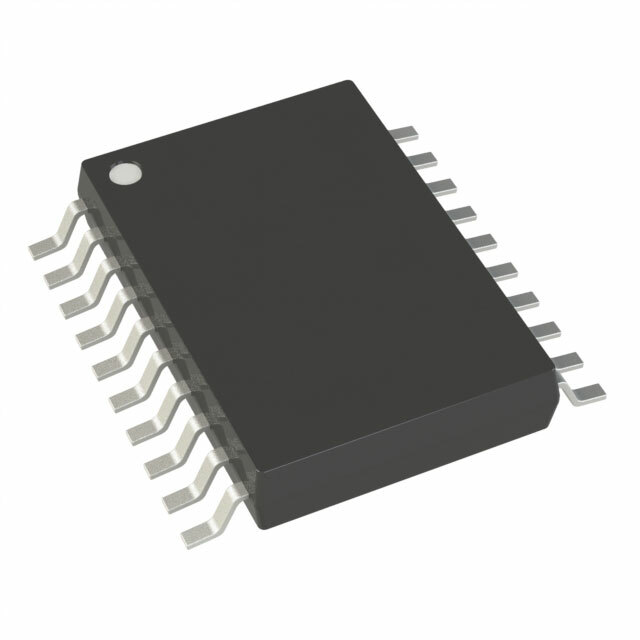

AD7866BRUZ-REEL7

Аналого-цифровой преобразователь (ADC) AD7866BRUZ-REEL7 от Analog Devices

Общее описание

AD7866BRUZ-REEL7 — это высокопроизводительный 12-битный аналого-цифровой преобразователь (ADC) с последовательным приближением (SAR). Данный компонент поддерживает до четырех входов и два независимых SAR-ядра, обеспечивая эффективную скорость выборки до 1 MSPS (один миллион выборок в секунду). Компактный корпус типа TSSOP-20 делает его идеальным для применения в ограниченных по пространству устройствах.

Преимущества

• Высокая точность: 12-битный разряд позволяет получить точные цифровые данные с аналоговых входов.
• Высокая скорость выборки: Обеспечивает до 1М выборок в секунду, что позволяет обрабатывать быстрые аналоговые сигналы.
• Компактный корпус: TSSOP-20 обеспечивает удобство интеграции в компактные устройства.
• Широкий диапазон напряжений питания: Поддерживает от 2.7В до 5.25В для аналоговой и цифровой частей.
• Возможность внутренних и внешних прецизионных опорных сигналов: Гибкость в настройке системы.

Недостатки

• Необходимость в защите входов: Необходима защита от перенапряжений из-за ограниченных значений допустимых входных напряжений.
• Низкая устойчивость к высоким температурам: Несмотря на расширенный температурный диапазон, экстремальные температуры могут повлиять на производительность.

Типовое использование

• Измерительные системы
• Системы сбора данных
• Промышленные и медицинские приборы
• Автомобильные системы
• Портативные устройства

Рекомендации по применению

• Используйте надлежащие фильтры и защиту для входных сигналов для предотвращения повреждений и шумов.
• При проектировании печатной платы учитывайте требования к питанию и разводке для минимизации шумов и помех.
• Обеспечьте правильное подключение аналогового и цифрового заземлений для стабильной работы.

Основные технические характеристики

• Разрядность АЦП: 12 бит
• Скорость выборки: до 1 MSPS
• Число входов: 4 (одноконцевые)
• Интерфейс данных: SPI, DSP
• Конфигурация: MUX-S/H-ADC
• Число АЦП: 2 (с одновременной выборкой)
• Архитектура: SAR
• Тип опорного источника: Внутренний, внешний
• Напряжение питания (аналоговое): 2.7В ~ 5.25В
• Напряжение питания (цифровое): 2.7В ~ 5.25В
• Температурный диапазон: -40°C ~ +125°C
• Корпус: 20-TSSOP (4.40 мм ширина)
• Монтаж: Поверхностный

Возможные аналоги

• AD7887BRUZ-REEL7 (Analog Devices): 12-битный ADC с меньшим числом входов и более высокой скоростью выборки.
• MCP3204-CI/SL (Microchip): 12-битный ADC с аналогичным числом входов, но требует различного интерфейса.
• ADS7828IPWR (Texas Instruments): 12-битный 8-канальный ADC с I2C интерфейсом.
