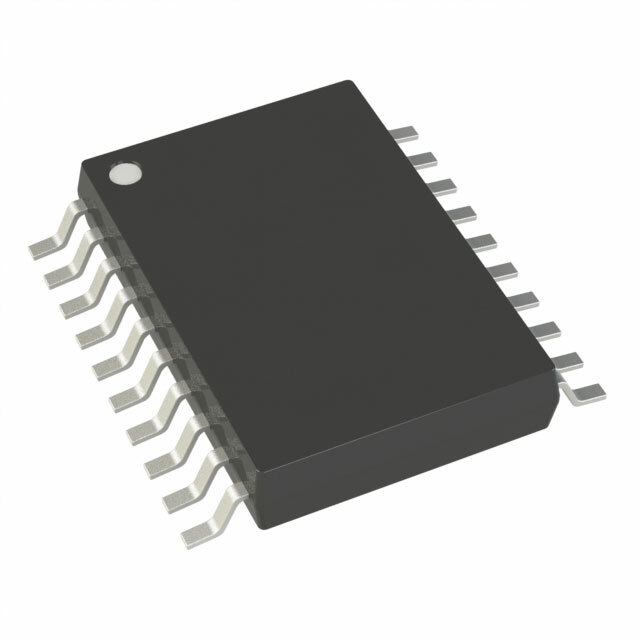

Описание компонента: AD7866ARUZ-REEL7

Производитель: Analog Devices

Общее описание:

AD7866ARUZ-REEL7 - это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (интегральный регистр с последовательным приближением), выпускаемый в компактном корпусе TSSOP-20. Этот АЦП оборудован четырьмя входными каналами и может функционировать с частотой пропускания до 1 MSPS (мегасемплов в секунду), что делает его идеальным для применения в высокоскоростных цифровых системах.

Преимущества:

1. Высокая точность: 12-битное разрешение позволяет получить точные цифровые значения аналоговых сигналов.
2. Компактные размеры: В корпусе TSSOP-20 устройство занимает минимальное пространство на печатной плате.
3. Высокая скорость преобразования: Частота до 1 MSPS обеспечивает быструю обработку данных.
4. Гибкость интерфейса: Устройство поддерживает интерфейсы SPI и DSP, что позволяет легко интегрировать его в различные системы.
5. Широкий диапазон рабочих температур: От -40°C до 125°C, что позволяет использовать его в разнообразных условиях.

Недостатки:

1. Необходимо внешнее опорное напряжение: Устройство может требовать дополнительные компоненты для формирования стабильного опорного напряжения.
2. Чувствительность к шуму: Как и все высокочастотные АЦП, AD7866 чувствителен к шуму и требует тщательной разводки печатной платы и фильтрации питания.

Типовое использование:

• Цифровая обработка сигналов
• Системы управления и автоматизация
• Медицинские приборы
• Промышленные контроллеры и датчики
• Портативная электроника

Рекомендации по применению:

• Внимательно спроектируйте схему питания с использованием высококачественных конденсаторов для фильтрации шумов.
• Подключайте устройство к системам с интерфейсами SPI или DSP для упрощения интеграции и повышения скорости обмена данными.
• Обеспечьте соответствие опорного напряжения требованиям устройства для поддержания точности АЦП.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: до 1 MSPS
• Кол-во входов: 4 (сингл-эндед)
• Интерфейсы данных: SPI, DSP
• Конфигурация: Мультиплексор, семпл-холд, АЦП
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Аналоговое питание: 2.7 В - 5.25 В
• Цифровое питание: 2.7 В - 5.25 В
• Особенности: Одновременная выборка
• Диапазон рабочих температур: -40°C ~ 125°C
• Корпус: TSSOP-20
• Монтаж: Поверхностный монтаж

Возможные аналоги:

• AD7865 (Analog Devices) - АЦП с подобными характеристиками, но с меньшим количеством каналов.
• AD7888 (Analog Devices) - Высокоскоростной 12-битный АЦП с аналогичными разрядностью и интерфейсами.

Этот компонент будет отличным выбором для вашего следующего проекта, требующего высокой точности и скорости преобразования аналоговых сигналов.
