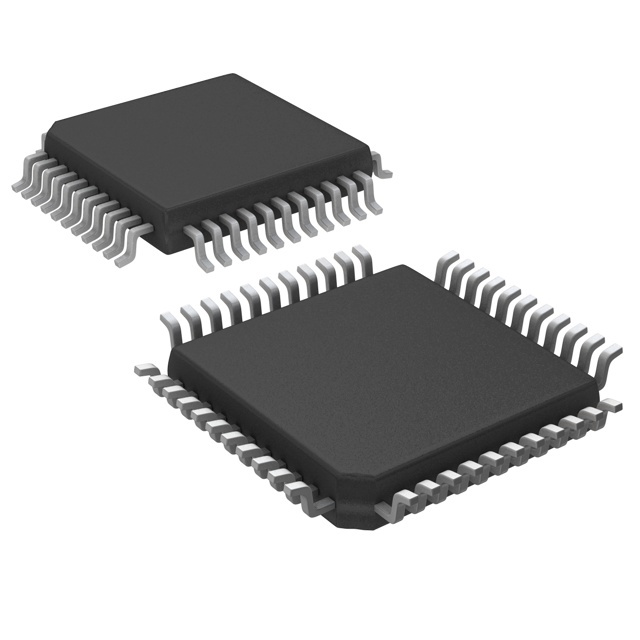

AD7865YSZ-1 от Analog Devices

Общее описание

AD7865YSZ-1 - это 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register). Этот интегральный компонент предназначен для точного преобразования аналоговых сигналов в цифровые данные с высокой скоростью. АЦП имеет 4 входных канала и может одновременно обрабатывать несколько сигналов благодаря функции пленарной выборки.

Преимущества

• Высокое разрешение: 14 бит обеспечивают точное представление аналогового сигнала.
• Многоканальность: 4 входных канала позволяют одновременно обрабатывать несколько сигналов.
• Быстрая выборка: Частота дискретизации до 350 kSPS.
• Интерфейс параллельных данных: Обеспечивает высокую скорость передачи данных.
• Поддержка внутреннего и внешнего опорного напряжения: Обеспечивает гибкость применения.

Недостатки

• Высокая цена: Из-за своих характеристик этот компонент может быть дороже по сравнению с менее точными АЦП.
• Нуждается в точных источниках питания: Необходимо тщательное управление питанием для достижения максимальной точности.

Типовое использование

• Прецизионные измерительные системы
• Промышленные контроллеры
• Системы управления двигателями
• Медицинские приборы
• Усилители сигналов

Рекомендации по применению

• Убедитесь, что источники питания соответствуют требованиям (5V для аналогового и цифрового питания).
• Используйте качественные и стабильные опорные напряжения для достижения максимальной точности.
• Для уменьшения шума и помех используйте соответствующие методы экранирования и фильтрации сигналов.
• Следите за температурным диапазоном эксплуатации (-40°C ~ 85°C).

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 350 kSPS
• Количество входов: 4
• Тип входа: Однополярные сигналы
• Интерфейс данных: Параллельный
• Конфигурация: Захват-преобразование-MUX
• Опорное напряжение: Внешнее, Внутреннее
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 5V
• Особенности: Одновременная выборка
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 44-MQFP (10x10)
• Тип монтажа: Поверхностный

Возможные аналоги

• AD7864: 12-битный многоканальный АЦП от Analog Devices
• ADS8505: 16-битный SAR АЦП от Texas Instruments
• MCP3304: 13-битный многоканальный АЦП от Microchip

Этот подробный обзор поможет вам понять, какими преимуществами и характеристиками обладает AD7865YSZ-1, и как наиболее эффективно его использовать в ваших проектах.
