AD7865BSZ-3

Описание: AD7865BSZ-3 от Analog Devices

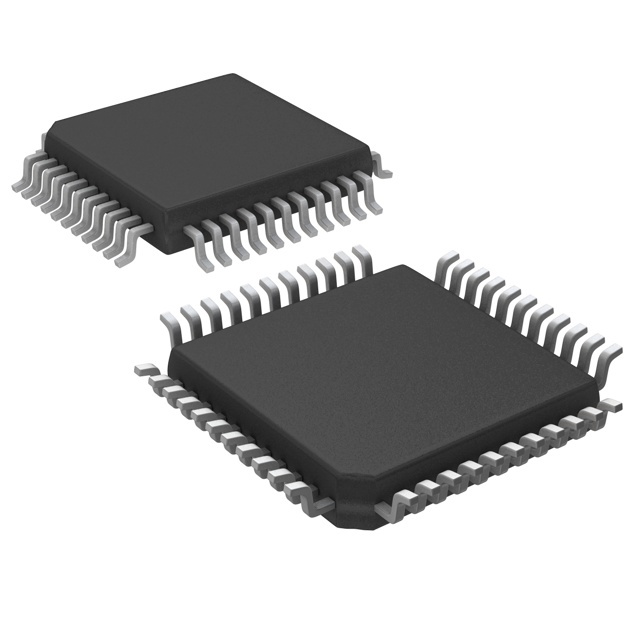

AD7865BSZ-3 — это 14-битный аналогово-цифровой преобразователь (ADC) с четырьмя входами и архитектурой SAR (Successive Approximation Register). Он предназначен для высокоточных измерений и способен обеспечивать скорость выборки до 350 тыс. выборок в секунду. Устройство выполнено в компактном корпусе 44-MQFP (10x10) и подходит для поверхностного монтажа.

Преимущества

• Высокая точность: 14-битная разрешающая способность позволяет получать более точные результаты измерений.
• Высокая скорость выборки: до 350 тыс. выборок в секунду, что подходит для быстродействующих приложений.
• Многоканальность: четыре входных канала позволяют осуществлять многоканальные измерения.
• Встроенный выборник и АЦП: упрощает конструкцию схемы и снижает требуемое количество внешних компонентов.
• Широкий диапазон рабочих температур: от -40 до +85 °C, что делает его подходящим для использования в различных условиях окружающей среды.

Недостатки

• Заявленная точность требует качественного проектирования схемы: высокая частота и точность также требуют грамотного проектирования печатной платы и соблюдения EMC (Электромагнитная совместимость) требований.

Типовое использование

• Промышленные и измерительные системы
• Медицинские приборы
• Автоматизация процессов и контроль
• Цифровая обработка сигналов

Рекомендации по применению

• Выбор опорного напряжения: AD7865BSZ-3 поддерживает как внутреннее, так и внешнее опорное напряжение. Рекомендуется использовать высокостабильное опорное напряжение для улучшения точности измерений.
• Развязка аналоговой и цифровой земли: для высокого качества измерений и снижения шума необходимо разделение аналоговой и цифровой земли.
• Качественное питание: обеспечение стабильного и чистого питания для аналоговой и цифровой части устройства.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: 350 тыс. выборок в секунду
• Количество входов: 4
• Интерфейс данных: Параллельный
• Конфигурация: Встроенный выборник и АЦП
• Архитектура: SAR
• Тип опорного напряжения: Внешнее или внутреннее
• Аналоговое напряжение питания: 5 В
• Цифровое напряжение питания: 5 В
• Рабочая температура: от -40 °C до +85 °C
• Корпус: 44-MQFP (10x10)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7865BSZ-2: Вариант с другой опцией напряжения питания
• AD1672: Альтернативный 12-битный АЦП от Analog Devices
• MAX1085: 12-битный АЦП от Maxim Integrated

Этот компонент является отличным выбором для приложений, требующих высокой точности и скорости оцифровки аналоговых сигналов.
