AD7864BSZ-1

AD7864BSZ-1 от Analog Devices

Общее описание

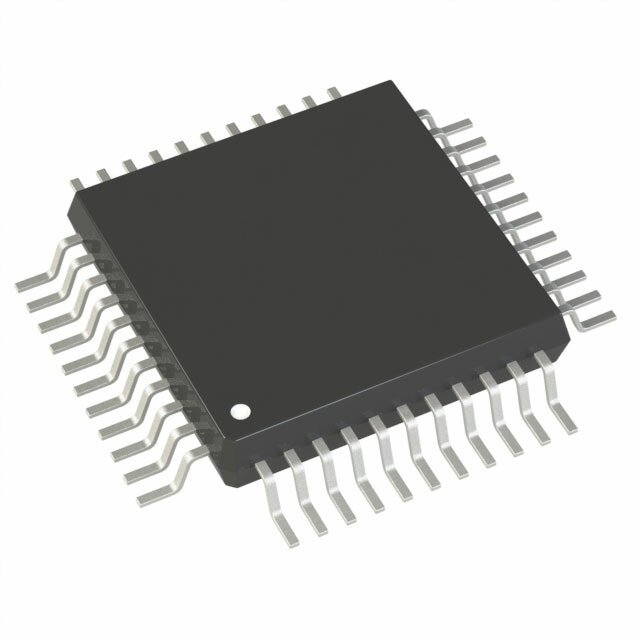

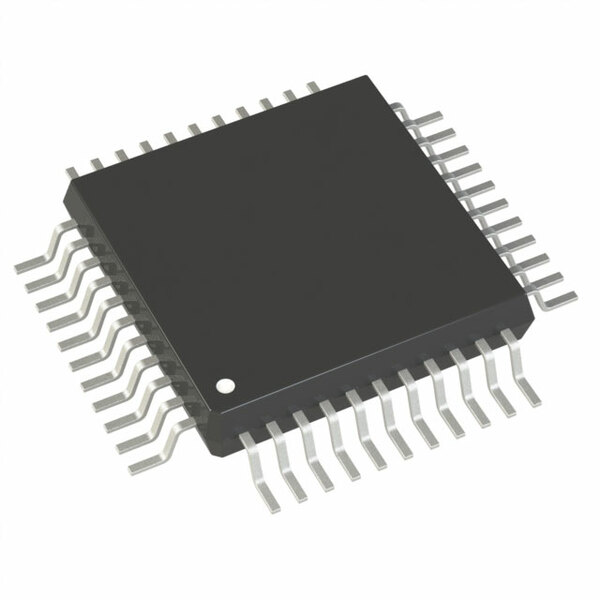

AD7864BSZ-1 — это 12-битный АЦП (аналогово-цифровой преобразователь) с архитектурой SAR (последовательного аппроксимационного регистра) от компании Analog Devices. Этот преобразователь обеспечивает высокую точность и скорость преобразования аналоговых сигналов в цифровой код, идеален для применения в различных информационно-измерительных системах и управления процессами. Устройство представлено в корпусе 44-MQFP.

Преимущества

• Высокая точность преобразования: Благодаря 12-битной архитектуре достигается высокая точность измерений.
• Высокая скорость преобразования: С частотой выборки до 520 kSPS (тысяч выборок в секунду), этот АЦП способен выполнить быстрые измерения.
• Множественные входы: Наличие 4 входов позволяет одновременно работать с несколькими аналоговыми сигналами.
• Надежность: Широкий диапазон рабочих температур (-40°C ~ 85°C) делает его пригодным для работы в различных условиях.

Недостатки

• Необходимость внешних компонентов: Для работы может потребоваться внешний источник опорного напряжения.
• Параллельный интерфейс: Может быть проблематично интегрировать в современные системы, использующие преимущественно последовательные интерфейсы.

Типовое использование

• Обработка сигналов: Измерения и сбор данных в промышленных процессах.
• Медицинское оборудование: Задает стандарты точности для медицинских приборов.
• Автомобильные системы: Используется в бортовых системах управления и мониторинга.

Рекомендации по применению

• В целях получения наилучших результатов рекомендуется использовать высококачественные источники питания и тщательно проектировать цепь экранировки.
• При использовании внешнего опорного напряжения стоит подбирать высокостабильные источники.
• Важно полностью соблюдать требования к интерфейсу данных для надежного обмена информацией.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: 520 kSPS
• Число входов: 4, одиночные
• Интерфейс данных: Параллельный
• Конфигурация: S/H-MUX-ADC
• Отношение S/H:ADC: 4:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 5V
• Дополнительные особенности: Одновременная выборка
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 44-QFP (10x10 мм)
• Монтаж: Поверхностный (SMT)

Возможные аналоги

• AD7854 от Analog Devices: Аналог с похожими характеристиками и разрядностью.
• ADS7804 от Texas Instruments: Альтернативный АЦП с аналогичной архитектурой SAR и разрядностью.

Используя данный АЦП в своих проектах, можно добиться высокой точности и надежности измерений, что делает его идеальным выбором для широкого спектра применений.
