AD7863ARS-3REEL

AD7863ARS-3REEL от Analog Devices

Общее описание

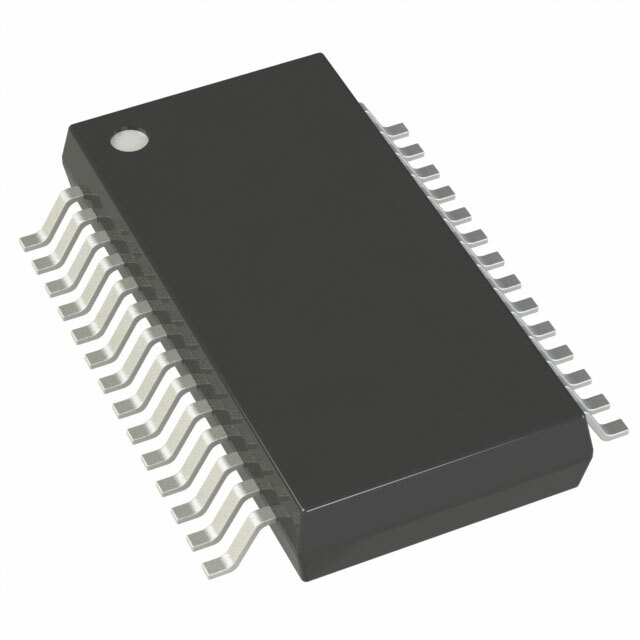

AD7863ARS-3REEL — это высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) от компании Analog Devices. Он оснащен двумя независимыми SAR (Successive Approximation Register) АЦП, что позволяет ему одновременно оцифровывать два канала с частотой выборки до 200 kSPS. Устройство выполнено в корпусе типа 28-SSOP, который является компактным и удобным для монтажа на печатные платы.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность преобразования аналогового сигнала в цифровой.
• Одновременная выборка: Возможность одновременного оцифровывания двух каналов увеличивает производительность при мультиканальных измерениях.
• Широкий диапазон напряжения питания: Работа при аналоговом напряжении питания 5 В и дигитальном 5 В упрощает проектирование схемы.
• Различные конфигурации входа: Поддержка различных режимов конфигурации входа, включая одиночное окончание и дифференциальное подключение, расширяет возможности применения.

Недостатки

• Устаревшая модель: На текущий момент статус компонента значится как устаревший (Obsolete), поэтому могут возникнуть сложности с его закупкой на долгосрочные проекты.
• Внешняя опорная частота: Требуется внешний источник опорного напряжения, что может усложнить дизайн схемы.

Типовое использование

• Промышленные измерительные системы: Сбор и анализ многоканальных сигналов.
• Медицинские приборы: Мониторинг физиологических данных, требующий одновременного сбора данных с нескольких сенсоров.
• Автоматизированные системы тестирования: Использование для точного измерения различных параметров и характеристик тестируемых объектов.

Рекомендации по применению

• Охлаждение и защита: В цепях с минимальным нагревом обеспечьте соответствующие меры по охлаждению и защите от перегрузок.
• Фильтрация входных сигналов: Используйте соответствующие фильтры для подавления шумов и улучшения качества сигнала перед подачей на АЦП.
• Подключение референсного источника: Отдельное внимание уделите качеству внешнего референсного источника для достижения стабильно высоких результатов преобразования.

Основные технические характеристики

• Количество бит: 14
• Частота выборки: до 200 kSPS
• Количество входов: 4 (2 одновременных канала)
• Тип входа: Одиночный конец
• Интерфейс данных: Параллельный
• Конфигурация: Многоходовой мультиплексор-аналоговый запоминающий элемент-АЦП
• Тип опорного напряжения: Внешний, Внутренний
• Диапазон напряжения питания (аналоговое): 5 В
• Диапазон напряжения питания (цифровое): 5 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус/размер: 28-SSOP (5.30 мм ширина)
• Способ монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7863ARS: Та же серия без Reel упаковки.
• AD7854: 14-битный АЦП от Analog Devices с похожими характеристиками, но без функции одновременной выборки.
• AD7656: 16-битный АЦП от Analog Devices с более высокой точностью и одинаковыми характеристиками по диапазону напряжений питания.

Использование AD7863ARS-3REEL даёт большую гибкость в проектировании высокоточных и мультиканальных измерительных систем. Однако следует учитывать статус компонента и возможные ограничения в его доступности.
