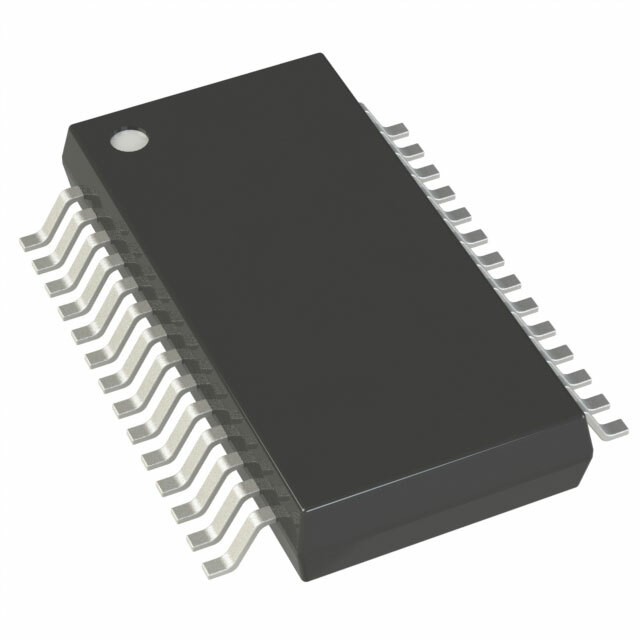

AD7863ARS-3

Описание AD7863ARS-3 от Analog Devices

Общее описание

AD7863ARS-3 - это прецизионный 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (соединение выборки и хранения с последовательным ванкой). Он обеспечивает производительность до 175 тысяч выборок в секунду, имеет четыре входных канала и два встроенных АЦП, что позволяет выполнять одновременное преобразование сигналов.

Преимущества

• Высокая точность: Разрядность в 14 бит.
• Одновременное преобразование: Два встроенных АЦП для одновременной выборки и преобразования данных на двух каналах.
• Гибкость в использовании: Поддержка как внутреннего, так и внешнего опорного напряжения.
• Компактный корпус: Поверхностный монтаж в корпусе SSOP-28, что упрощает интеграцию в компактные устройства.

Недостатки

• Устаревшая модель: Компонент устарел и может быть снят с производства.
• Требования к питанию: Требуется отдельное питание 5В для аналоговой и цифровой схемы.
• Ограниченный диапазон рабочих температур: От -40°C до 85°C, что может не подходить для экстремальных условий эксплуатации.

Типовое использование

• Прецизионное измерение сигналов в промышленных и научных приложениях.
• Медицинские приборы и оборудование для контроля состояния пациента.
• Высокоточные системы сбора данных в испытательных установках.

Рекомендации по применению

• Обеспечить стабильное питание для аналоговой и цифровой частей, избегая помех и шумов.
• Использовать совместимые компоненты для схем поддержки, такие как операционные усилители и регуляторы напряжения.
• Рассмотреть альтернативные модели в случае необходимости замены устаревшей микросхемы.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборок: До 175 тысяч выборок в секунду
• Количество входов: 4
• Тип входа: Однополярный (Single Ended)
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор - выборка и хранение - АЦП (MUX-S/H-ADC)
• Количество АЦП: 2
• Архитектура: SAR
• Тип опорного напряжения: Внутреннее и внешнее
• Напряжение питания, аналоговая часть: 5В
• Напряжение питания, цифровая часть: 5В
• Функции: Одновременная выборка
• Температурный диапазон: От -40°C до 85°C
• Корпус / Габариты: SSOP-28 (5.30 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7892: Альтернативный 14-битный АЦП с чуть меньшей частотой выборок.
• AD974: Близкий по характеристикам и также имеет внутренний опорник.
• ADS7809: 16-битный АЦП от Texas Instruments с аналогичной архитектурой для высшей точности.

Эти рекомендации помогут вам эффективно интегрировать AD7863ARS-3 в ваш проект и подобрать его аналог в случае необходимости.
