AD7861AP от Analog Devices

Общее описание

AD7861AP – это высокопроизводительный 11-битный аналогово-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR) от компании Analog Devices. Этот АЦП предназначен для быстрого и точного преобразования аналоговых сигналов в цифровые. Он характеризуется наличием внутренней опорного напряжения и возможности работы с несколькими входными каналами.

Преимущества

• Высокая точность: 11-битное разрешение обеспечивает высокую точность преобразования аналоговых сигналов.
• Высокая скорость выборки: до 28.6 тыс. выборок в секунду.
• Одновременная выборка: позволяет захватывать данные одновременно по нескольким каналам, что повышает точность измерений в многоканальных системах.
• Встроенный опорный источник напряжения: упрощает разработку схемы и улучшает стабильность работы АЦП.

Недостатки

• Устарел: компонент является устаревшим, поэтому его может быть сложно найти и приобрести.
• Ограниченный диапазон температур: рабочий диапазон от -40°C до +85°C может ограничить использование в экстремальных условиях.

Типовое использование

• Системы управления и автоматизации
• Многоканальные системы сбора данных
• Медицинское оборудование
• Промышленные контроллеры
• Измерительные устройства

Рекомендации по применению

1. Использование внутреннего опорного напряжения: для достижения наилучших результатов следует использовать встроенный источник опорного напряжения.
2. Сглаживание входных сигналов: перед подачей аналоговых сигналов на вход АЦП рекомендуется использовать фильтры для удаления шумов и помех.
3. Корректное питание: обеспечить стабилизированное питание 5 В как для аналоговой, так и для цифровой частей.

Основные технические характеристики

• Разрешение: 11 бит
• Частота выборки: 28.6 тыс. выборок в секунду
• Количество входов: 7
• Выходной интерфейс: Параллельный
• Тип входа: Однополярный
• Конфигурация: одно АЦП с переключаемыми входами
• Архитектура: SAR
• Тип опорного напряжения: Внутренний
• Напряжение питания (аналоговое и цифровое): 5 В
• Рабочий температурный диапазон: от -40°C до +85°C

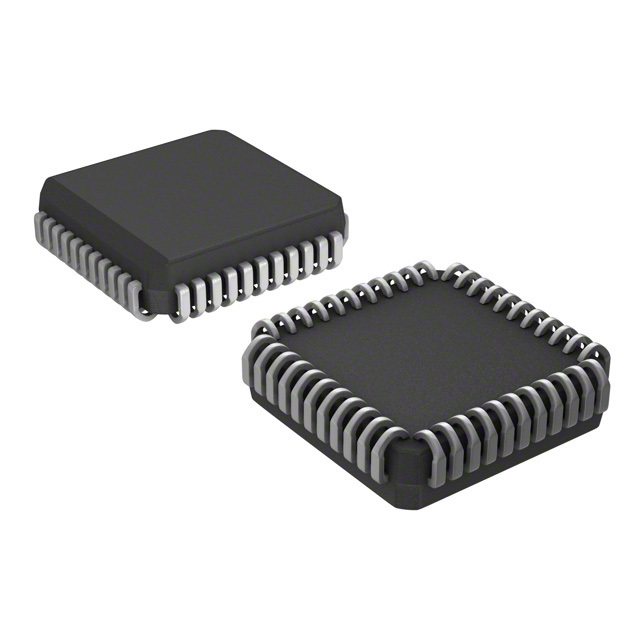

• Корпус: 44-выводной PLCC (16.59x16.59 мм)

Возможные аналоги

• AD7864 от Analog Devices – 14-битный АЦП с аналогичными характеристиками.
• ADS8326 от Texas Instruments – высокоточный 16-битный АЦП SAR.
• MCP3301 от Microchip Technology – 13-битный АЦП с внутренним опорным напряжением.

Эти аналоги могут быть использованы в зависимости от требований по разрешению и точности считываемых сигналов.

Надеюсь, это описание поможет вам в работе с AD7861AP. Если у вас есть дополнительные вопросы или необходимо уточнение, не стесняйтесь обращаться!
