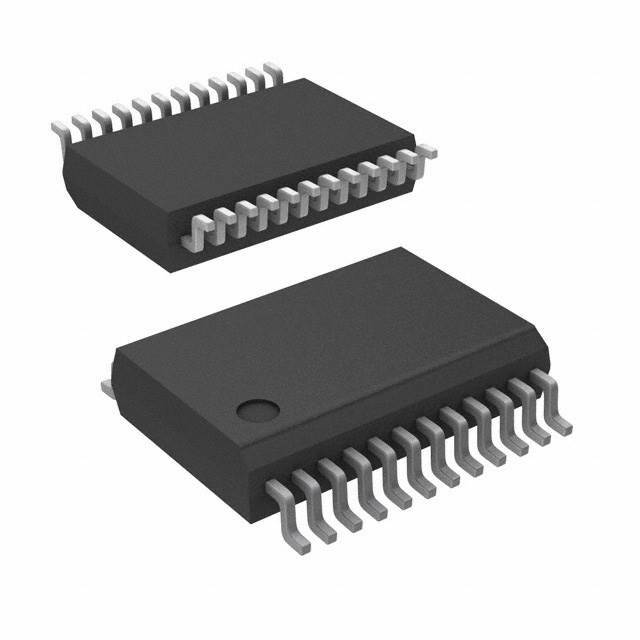

AD7858LARSZ

AD7858LARSZ от Analog Devices

Общее описание

AD7858LARSZ – это 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), предназначенный для точного преобразования аналоговых сигналов в цифровую форму. Микросхема имеет 4 или 8 входов и поставляется в корпусе SSOP-24. AD7858LARSZ предназначен для работы в диапазоне температур от -40°C до +85°C и поддерживает работу при напряжении питания от 3V до 5.5V.

Преимущества

• Высокая точность: 12-битный преобразователь обеспечивает высокую точность и низкий уровень шума.
• Мультивходы: Возможность подключения до 8 аналоговых входов, что увеличивает гибкость схемотехнических решений.
• Широкий диапазон питающих напряжений: Поддержка напряжения питания от 3V до 5.5V упрощает интеграцию в различные устройства.
• Интерфейс SPI: Упрощает подключение к другим микроконтроллерам и цифровым устройствам.

Недостатки

• Относительно низкая скорость выборки: Максимальная частота выборки достигает 100 kSPS (тысяч образцов в секунду), что может быть недостаточно для высокоскоростных приложений.
• Не подходит для сигналов с очень высоким разрешением: Хотя 12-битное разрешение отлично подходит для многих приложений, оно может быть недостаточно для задач, требующих более высокой точности.

Типовое использование

• Промышленные датчики и системы автоматизации
• Цифровые мультиметры и измерительные приборы
• Медицинское оборудование
• Автоматизация зданий
• Управление энергопотреблением

Рекомендации по применению

• Правильное заземление: Внимательно следите за организацией заземления, чтобы минимизировать шум и перекрестные помехи.
• Высококачественные конденсаторы: Используйте высококачественные конденсаторы для фильтрации питающего напряжения.
• Защита входных сигналов: При необходимости добавьте защитные компоненты (например, диоды и резисторы), чтобы предотвратить повреждение микросхемы при высоких или отрицательных входных сигналах.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 100 kSPS
• Количество входов: 4 или 8 (псевдодифференциальные, однонаправленные)
• Интерфейс данных: SPI
• Потребляемое напряжение: Аналоговое 3V ~ 5.5V, Цифровое 3V ~ 5.5V
• Тип опоры: Внешняя, внутренняя
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 24-SSOP (0.209", 5.30mm ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD7680BRMZ от Analog Devices
• MCP3204-BI/SL от Microchip Technology
• ADS7841E от Texas Instruments

Заключение

AD7858LARSZ – это надежный и точный 12-битный АЦП с множеством входов и гибкими возможностями. Он идеально подходит для приложений, требующих точного преобразования аналоговых сигналов в цифровую форму при умеренных частотах выборки.
