AD7853ARSZ

AD7853ARSZ от Analog Devices

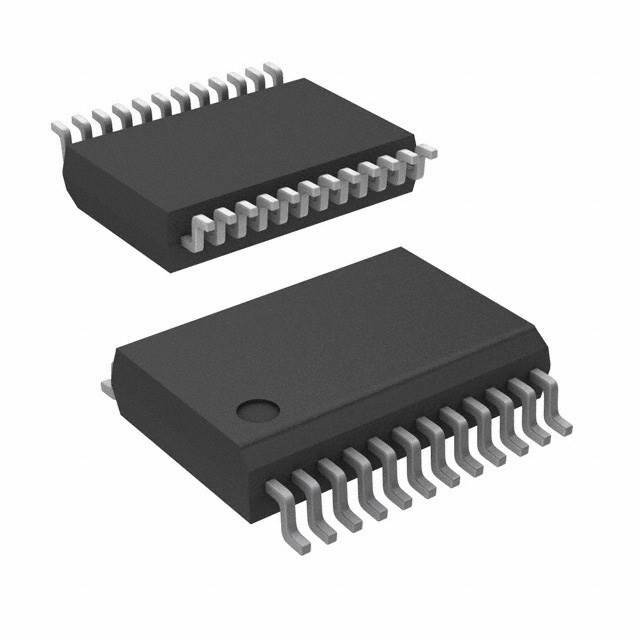

Общее описание: AD7853ARSZ - это 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (successive approximation register) от компании Analog Devices. Этот компонент предназначен для использования в системах, требующих высокой точности преобразования аналогового сигнала в цифровой. Компонент поставляется в корпусе типа SSOP (Shrink Small Outline Package) с 24 выводами.

Преимущества:

• Высокая точность: 12-битное разрешение позволяет достигать высокой точности при преобразовании аналогового сигнала.
• Высокая скорость: Максимальная частота выборки составляет 200 тысяч выборок в секунду (200 kSPS), что подходит для быстродействующих систем.
• Многовходовой интерфейс: Поддержка интерфейса SPI упрощает интеграцию в системы на микроконтроллерах.
• Широкий диапазон напряжений питания: Напряжения питания могут составлять от 3 В до 5,5 В, что делает компонент совместимым с различными системами.

Недостатки:

• Истечение срока службы: Компонент является устаревшим (Obsolete), поэтому его доступность на рынке может быть ограничена.
• Высокое энергопотребление: По сравнению с более современными альтернативами, AD7853 может потреблять больше энергии.

Типовое использование:

• Промышленные автоматизированные системы
• Устройства контроля и мониторинга
• Медицинская аппаратура
• Телекоммуникационные системы
• Автомобильные электронные системы

Рекомендации по применению:

• Выбор напряжения питания: Обеспечьте стабильное напряжение питания в диапазоне от 3 В до 5,5 В для надежной работы.
• Системы заземления: Используйте надлежащие методы заземления для минимизации шумов и помех.
• Интерфейс передачи данных: Используйте интерфейс SPI для подключения к микроконтроллерам или другим цифровым устройствам.
• Температурный режим: Убедитесь, что рабочая температура компонента находится в пределах -40°C до +85°C.

Основные технические характеристики:

• Разрядность: 12 бит
• Максимальная частота выборки: 200 kSPS
• Количество входов: 1 (псевдодифференциальный)
• Интерфейс данных: SPI
• Архитектура: SAR
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 3В ~ 5.5В
• Напряжение питания (цифровое): 3В ~ 5.5В
• Рабочая температура: -40°C ~ 85°C
• Корпус: 24-SSOP (ширина 5.30 мм)
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги:

• AD7880
• AD7492
• MCP3202 от Microchip
• ADS7841 от Texas Instruments

Использование AD7853ARSZ от Analog Devices позволяет обеспечить высокую точность и производительность в ваших аналогово-цифровых приложениях.
