AD7850JP

AD7850JP от Analog Devices

Общее описание

AD7850JP — это интегрированный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, имеющий 12-битное разрешение и один канал. Он предназначен для применения в системах сбора данных. Преобразователь обладает высокой точностью и хорошей производительностью, что делает его идеальным выбором для разнообразных применений, требующих точного аналого-цифрового преобразования.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное измерение аналоговых сигналов.
• Высокая скорость: Скорость выборки вплоть до 66 кГц.
• Легкость интеграции: Параллельный интерфейс данных упрощает интеграцию в системы.
• Широкий диапазон напряжений питания: Поддержка двойного напряжения питания ±4.75В ~ 5.25В.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура составляет от 0°C до 70°C, что может ограничить применение в экстремальных условиях.
• Сложность монтажа: Корпус типа 28-PLCC требует аккуратности при монтаже на плату.

Типовое использование

• Системы автоматизированного тестирования
• Медицинские приборы
• Промышленные контроллеры
• Оборудование для связи и сетевой инфраструктуры

Рекомендации по применению

• Убедитесь, что условия эксплуатации соответствуют температурным диапазонам устройства.
• Избегайте размещения АЦП рядом с источниками электромагнитных помех для минимизации шумов.
• При разработке схемы учитывайте устойчивое и стабильное двойное питание для обеспечения наилучшей производительности устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Число каналов: 1
• Скорость выборки: до 66 кГц
• Интерфейс данных: Параллельный
• Напряжение питания: ±4.75В ~ 5.25В
• Рабочая температура: 0°C ~ 70°C

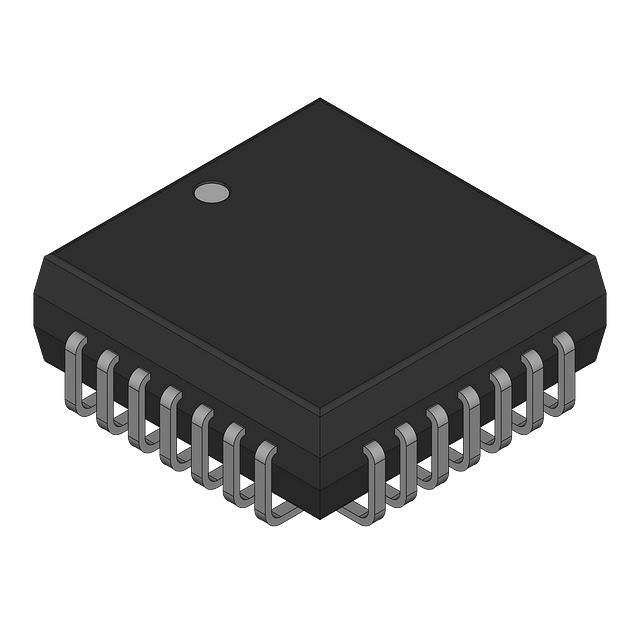

• Корпус: 28-PLCC (11.51x11.51 мм), поверхностный монтаж

Возможные аналоги

• AD7888: Похожий АЦП с 12-битным разрешением, но отличающийся скоростью выборки и интерфейсом.
• AD7823: Альтернативный АЦП с более низким разрешением (8 бит), но более высокой скоростью выборки и иными размерами корпуса.

Такое интегрированное решение, как AD7850JP, позволит реализовать высокоточные системы сбора данных в различных применениях, где важна высокая производительность и надежность.
