AD7846JN

AD7846JN от Analog Devices

Общее описание

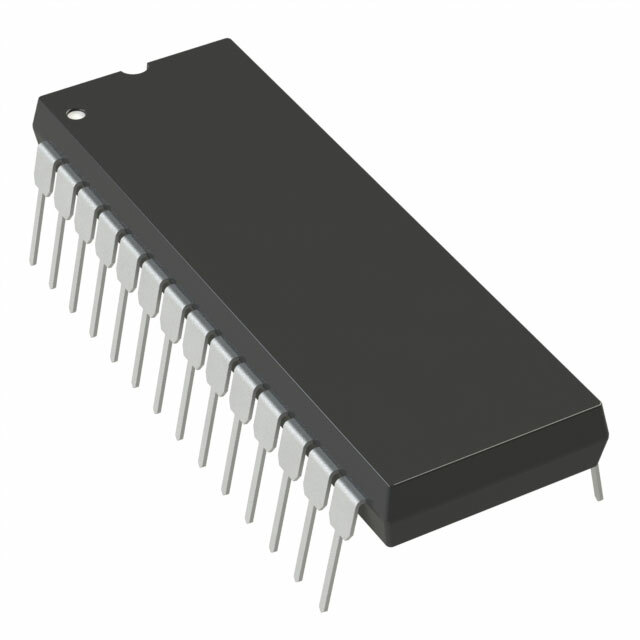

AD7846JN - это 16-разрядный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он выполнен в форме микросхемы и размещен в корпусе DIP-28, предназначенной для монтажа через отверстия. Этот ЦАП обеспечивает высококачественное преобразование цифровых сигналов в аналоговые и подходит для различных приложений, требующих высокой точности.

Преимущества

• Высокая точность: 16-разрядный разрешение обеспечивает качество и точность преобразования.
• Низкий ток потребления: Оптимизированная схема для низкого энергопотребления.
• Широкий диапазон напряжений питания: Поддержка аналогового питания от ±11.4V до ±15.75V и цифрового питания в 5V.
• Быстрое время установления: Время установления выходного напряжения составляет всего 9 мкс.
• Простота интеграции: Компонент поставляется в стандартном корпусе DIP.

Недостатки

• Устаревшая модель: Статус продукта является устаревшим, что может затруднить его доступность.
• Ограниченный рабочий температурный диапазон: Работает в диапазоне от 0°C до 70°C, что может быть недостаточным для экстремальных условий.

Типовое использование

AD7846JN подходит для использования в таких областях как:

• Прецизионные измерительные системы
• Аудио- и видеоуправление
• Медицинское оборудование
• Промышленные системы управления
• Высокоточные лабораторные приборы

Рекомендации по применению

• Выбор источника питания: Убедитесь, что источники питания соответствуют требованиям ±11.4V ~ ±15.75V для аналогового и 5V для цифрового питания.
• Экранование и заземление: При проектировании печатных плат (PCB) уделите внимание защите цепей от электромагнитных помех.
• Обеспечение температуры: Используйте устройство в условиях, соответствующих рабочему температурному диапазону 0°C ~ 70°C.

Основные технические характеристики

• Разрешение: 16 бит
• Количество ЦАП: 1
• Время установления: 9 мкс
• Тип выхода: Напряжение (буферизированный)
• Интерфейс данных: Параллельный
• Тип опорного сигнала: Внешний
• Напряжение питания (аналоговое): ±11.4V ~ ±15.75V
• Напряжение питания (цифровое): 5V
• Линейность (INL/DNL): ±16 (макс.), ±1 (макс.)
• Корпус устройства: 28-DIP (0.600", 15.24 мм)
• Тип монтажа: Сквозной монтаж

Возможные аналоги

• MC1408 от ON Semiconductor: 8-разрядный ЦАП
• DAC0800 от Texas Instruments: 8-разрядный высокоскоростной ЦАП
• AD7545 от Analog Devices: 12-разрядный, 4-квадратный ЦАП

Надеюсь, что это описание поможет вам интегрировать AD7846JN в ваш проект и полностью раскрыть его потенциал.
