AD7846BPZ

Описание AD7846BPZ от Analog Devices

Общее описание

Микросхема AD7846BPZ от Analog Devices - это 16-битовый цифро-аналоговый преобразователь (DAC) с выходом напряжения. Этот высокоточный компонент используется для преобразования цифровых сигналов в аналоговые с высокой степенью разрешения, что делает его идеальным для приложений, требующих точной аналоговой передачи.

Преимущества

• Высокая точность: Разрешение в 16 бит позволяет его использовать в критически важных приложениях, где требуется высокая точность.
• Быстрое время установления: Время установления составляет 9µs, что обеспечивает высокую скорость отклика.
• Надежность: Компонент работает в диапазоне температур от -40°C до +85°C, что делает его подходящим для широкого спектра условий эксплуатации.
• Буферизованный выход: Обеспечивает стабильный и надежный аналоговый выходной сигнал.

Недостатки

• Требование внешнего опорного напряжения: Микросхема требует внешнего опорного напряжения, что может добавить сложности в проектировании схемы.
• Потребность в двух источниках питания: Необходимо наличие как аналогового, так и цифрового источника питания.

Типовое использование

• Преобразование цифровых данных в аналоговый сигнал в системах управления и мониторинга.
• Программируемые источники напряжения.
• Аудиопроцессоры и устройства воспроизведения.
• Прецизионные измерительные системы.

Рекомендации по применению

• Внимательно выбирайте опорное напряжение для микросхемы, чтобы обеспечить максимальную точность.
• Установите правильные фильтры на входе питания, чтобы минимизировать шум и помехи.
• Проверьте температуру эксплуатации устройства, чтобы убедиться, что оно работает в допустимых температурных пределах.

Основные технические характеристики

• Количество разрядов: 16 бит
• Количество преобразователей D/A: 1
• Время установления: 9µs
• Тип выхода: Напряжение - Буферизированный
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Питание (аналоговое): ±11.4V ~ 15.75V
• Питание (цифровое): 5V
• Линейная и дифференциальная нелинейность (LSB): ±8 (макс), ±0.5 (макс)
• Архитектура: Цифровой сигнальный процессор (DSP)
• Рабочая температура: -40°C ~ +85°C

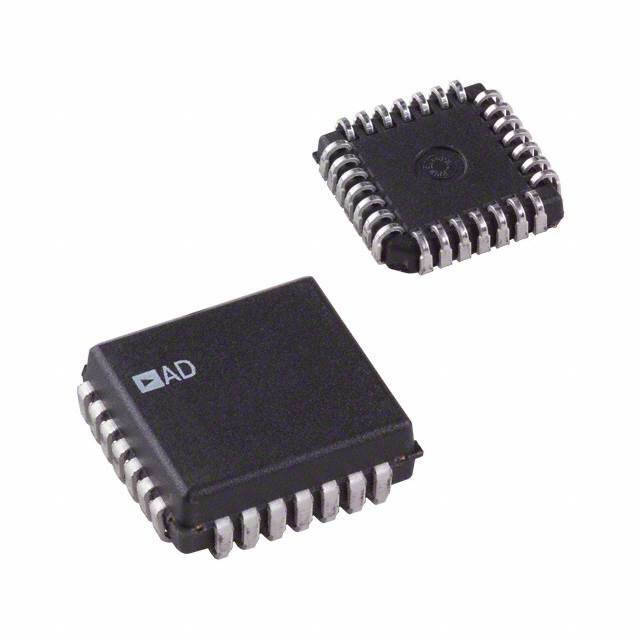

• Корпус: 28-LCC (J-выводы)
• Крепление: Поверхностный монтаж (SMD)

Возможные аналоги

• AD5541: Простой одноразрядный 16-битовый DAC с низким током потребления.
• AD5542: Одноканальный 16-битовый DAC с буферизированным напряжением выхода.
• MAX5216 от Maxim Integrated: 16-битовый одноразрядный DAC с SPI интерфейсом и буферизированным выходом.

Заключение

AD7846BPZ от Analog Devices - это высокоточный 16-битовый DAC, который идеально подходит для систем, требующих высокой точности и быстрого времени отклика. Он надежен, обладает буферизированным выходом и идеально подходит для широкого спектра приложений в области электроники и автоматизации.
