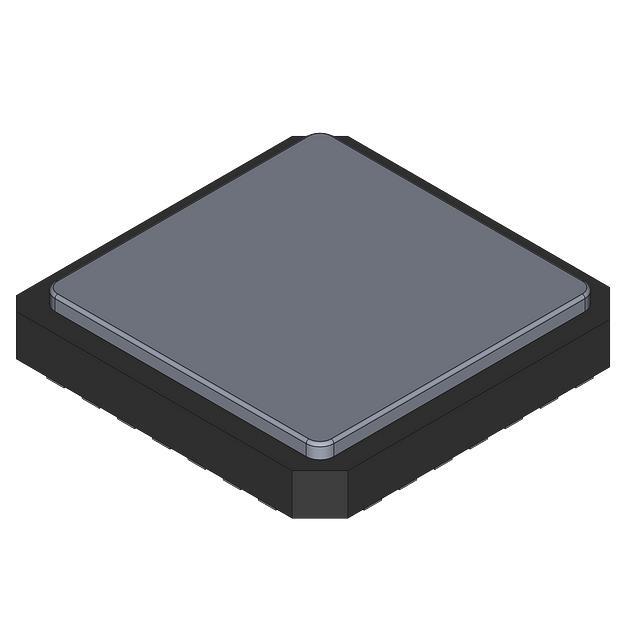

AD7845TE/883B

Описание AD7845TE/883B от Analog Devices

Общее описание:

AD7845TE/883B – это высокоэффективный цифрово-аналоговый преобразователь (DAC) с 12-битной точностью производства компании Analog Devices. Этот компонент предназначен для преобразования цифровых сигналов в аналоговые, обеспечивая высокую степень точности и надежности. Микросхема выполнена по стандарту MIL-STD-883B, что обеспечивает её работу в жестких условиях эксплуатации.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает высокое качество преобразования.
• Надежность: Соответствие военным стандартам MIL-STD-883B делает её пригодной для использования в критически важных приложениях.
• Широкий диапазон рабочих температур: от -55°C до 125°C, что позволяет использовать компонент в экстремальных температурных условиях.

Недостатки:

• Относительно высокая стоимость: Цена может быть выше по сравнению с аналогами из-за высокой точности и надежности.
• Параллельный интерфейс: Требует большего количества линий для управления по сравнению с последовательными интерфейсами.

Типовое использование:

• Авиационная и космическая техника
• Военные и оборонные системы
• Медицинские приборы
• Прецизионные инструменты и оборудование

Рекомендации по применению:

Чтобы достичь максимальной эффективности и точности от AD7845TE/883B, рекомендуется следовать этим рекомендациям:

• Используйте внешний опорный источник напряжения для обеспечения стабильного и точного выходного сигнала.
• Обеспечьте надлежащее охлаждение в условиях высокой температуры.
• При проектировании печатной платы учитывайте рекомендации по разводке трасс для минимизации шумов и помех.

Основные технические характеристики:

• Разрешение: 12 бит
• Количество преобразователей D/A: 1
• Время установления: 5µs
• Тип выхода: Буферизованное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешний
• Диапазон аналогового питания: ±14.25V ~ 15.75V
• Диапазон цифрового питания: ±14.25V ~ 15.75V
• ИНЛ/ДНЛ (LSB): ±0.5 (Макс), ±1 (Макс)
• Архитектура: Умножающий ЦАП, R-2R резистивная сеть
• Температурный диапазон работы: -55°C ~ 125°C
• Корпус / упаковка: 28-CLCC (11.43x11.43 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD7846 от Analog Devices
• DAC7715 от Texas Instruments
• MAX512 от Maxim Integrated

Данное описание поможет вам лучше понимать возможности и области применения AD7845TE/883B, а также учитывать важные моменты при его интеграции в ваши проекты.
