AD7840ARSZ

AD7840ARSZ от Analog Devices

Общее описание

AD7840ARSZ — это высокопроизводительный 14-битный цифровой-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он разработан для обеспечения точного и стабильного преобразования цифровых сигналов в аналоговые, используемых в различных прикладных задачах, таких как управление и измерение.

Преимущества

• Высокая точность: 14-битная точность обеспечивает возможность высокоточного преобразования.
• Быстрое время установления (4 мкс): Позволяет выполнять быстрые и точные преобразования.
• Универсальность интерфейса: Поддержка как параллельного, так и последовательного интерфейсов для удобства интеграции.
• Буферизированный выход: Обеспечивает более стабильные и чистые аналоговые сигналы.
• Универсальное питание: Модель может работать с различными источниками внешнего и внутреннего опорного напряжения.

Недостатки

• Отсутствие дифференциального выхода: Это может ограничивать использование в некоторых прецизионных приложениях, где требуется дифференциальный выход.
• Температурный диапазон: Рабочая температура ограничена диапазоном от -25°C до 85°C, что подходит не для всех условий эксплуатации.

Типовое использование

• Производственные системы автоматизации
• Системы управления
• Измерительные приборы и оборудование для диагностики
• Цифровое аудио и видео оборудование
• Научные и медицинские приборы

Рекомендации по применению

• Используйте качественное внешнее или внутреннее опорное напряжение для достижения максимальной точности.
• При проектировании печатных плат уделяйте внимание разводке сигнальных цепей, чтобы минимизировать возможные помехи.
• Учитывайте пределы рабочего диапазона температур в вашем проекте, чтобы обеспечить надежную работу устройства.

Основные технические характеристики

• Разрядность: 14 бит
• Количество ЦАП: 1
• Время установления: 4 мкс
• Тип выхода: Буферизированное напряжение
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный, последовательный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналог): ±5В
• Архитектура: R-2R
• Температурный диапазон работы: -25°C ~ 85°C

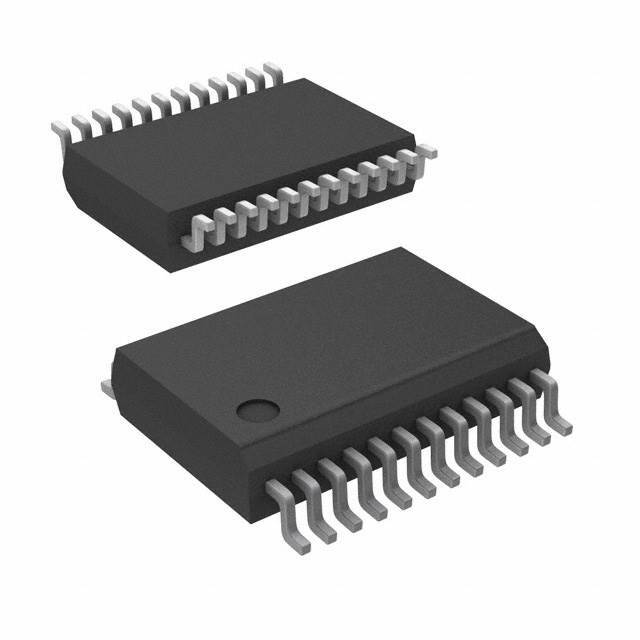

• Корпус/изделие: SSOP-24 (0.209", ширина 5.30 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD7840ANZ (Analog Devices): Тот же функционал в DIP-форм-факторе для монтажа в отверстия.
• AD5449YRUZ (Analog Devices): 12-битный ЦАП с аналогичной архитектурой для приложений с меньшими требований к разрядности.
• MAX530 (Maxim Integrated): 12-битный, 4-канальный ЦАП с аналогичным интерфейсом данных.

AD7840ARSZ - это надежный выбор для широкого спектра приложений, где необходима высокая точность и стабильность аналогового выхода.
