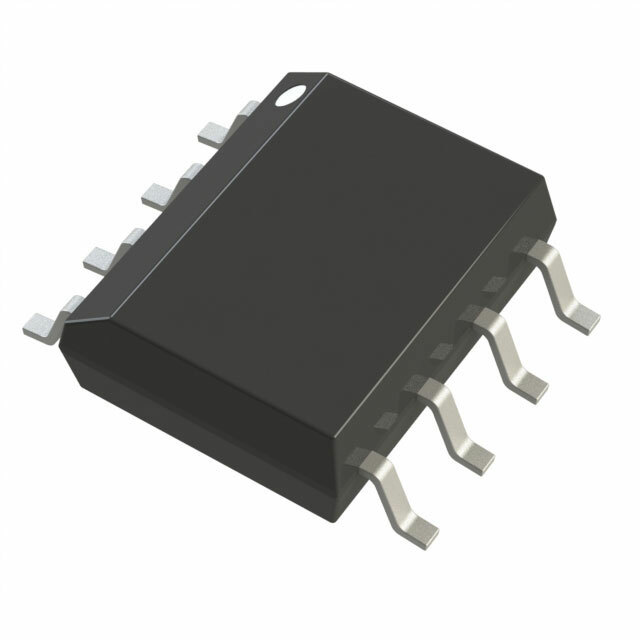

AD783JR

AD783JR от Analog Devices

Общее описание:

AD783JR — это высокоскоростной семплер-холдер сигналов, представленный компанией Analog Devices. Этот интегральный компонент предназначен для захвата и хранения аналоговых сигналов с высокой точностью и надежностью. Благодаря своим характеристикам и специфике применения, AD783JR широко используется в различных типах цифровых систем обработки сигналов.

Преимущества:

• Высокая скорость выборки: Обеспечивает высокую производительность при обработке аналоговых сигналов.
• Низкий уровень погрешности: Обеспечивает точное воспроизведение захваченного сигнала.
• Широкий температурный диапазон: Надежная работа в различных условиях эксплуатации.
• Компактный корпус: Для удобного монтажа в ограниченном пространстве печатных плат.

Недостатки:

• Необходимость в точной настройке: Требуется аккуратная калибровка для устранения погрешностей и шума.
• Энергопотребление: Высокоскоростные устройства могут потреблять больше энергии по сравнению с медленными аналогами.

Типовое использование:

• Цифровые осциллографы: Для захвата и анализа высокочастотных сигналов.
• Аналого-цифровые преобразователи: Улучшение точности оцифровки аналоговых данных.
• Автоматизированные измерительные системы: Для обеспечения высококачественных измерений и мониторинга.

Рекомендации по применению:

• Правильное заземление: Обеспечьте надлежащее заземление для минимизации шумов и погрешностей.
• Экранирование: Используйте экранированные кабели и корпуса для защиты от электромагнитных помех.
• Калибровка: Регулярно калибруйте устройство для поддержания точности и стабильно высокого качества работы.

Основные технические характеристики:

• Тип: Semple-and-Hold Amplifier
• Количество каналов: 1
• Скорость изменения сигнала (Slew Rate): 40 V/µs
• Полоса пропускания: 12 MHz
• Входной ток смещения: 10 nA
• Потребляемый ток: 10 mA
• Выходной ток на канал: 10 mA
• Диапазон напряжения питания: от ±4.75 V до ±18 V
• Диапазон рабочих температур: от 0°C до +70°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: 8-SOIC (0.154", 3.90mm Width)

Возможные аналоги:

• AD781JNZ: Может быть использован в аналогичных приложениях, но имеет другие характеристики.
• LF398N: Еще один популярный semple-and-hold компонент с немного отличающимися параметрами.
• LF398M: Альтернативный компонент с близкими характеристиками и сбалансированной производительностью.

Добавив AD783JR в свою схему, вы получите высокую по точности и скорости обработку аналоговых сигналов, что делает его отличным выбором для высококачественных цифровых систем.
