Цифро-аналоговый преобразователь AD7835ASZ от Analog Devices

Общее описание

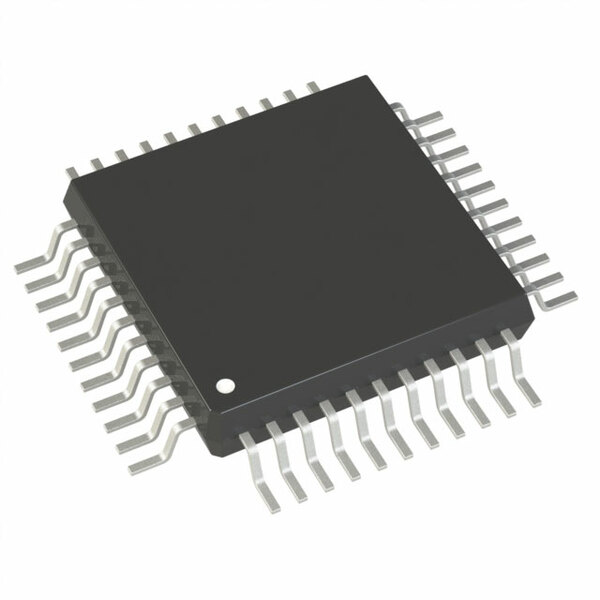

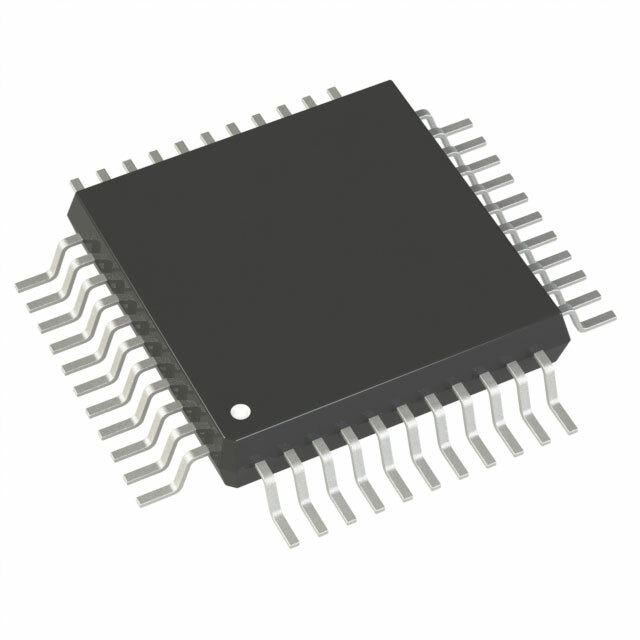

AD7835ASZ – это высокопроизводительный 14-битный цифро-аналоговый преобразователь (ЦАП) от компании Analog Devices. Он включает четыре независимых канала и предназначен для прецизионных приложений, требующих высокой точности и стабильности выходного сигнала. Преобразователь выполнен в корпусе 44-MQFP (10x10 мм), что обеспечивает компактность и удобство монтажа на печатную плату.

Преимущества

• Высокая точность: 14-битная разрешающая способность.
• Быстрое время установления: Типичное время установления составляет 10 мкс, что позволяет использовать устройство в приложениях, требующих быстрых откликов.
• Низкий уровень нелинейных искажений: Соотношение INL и DNL до ±2 и ±0.9 младших разрядов (LSB) соответственно.
• Широкий диапазон напряжений питания: Поддержка как аналоговых, так и цифровых источников питания.
• Наличие нескольких выходных каналов: Четыре независимых ЦАП-канала для параллельной обработки сигналов.

Недостатки

• Внешняя ссылка: Требуется внешнее опорное напряжение, что усложняет схему и требует дополнительных компонентов.
• Относительно высокое энергопотребление: Из-за широкого диапазона аналоговых и цифровых напряжений питания.

Типовое использование

• Прецизионные измерительные системы
• Системы управления и регулирования
• Прецизионные генераторы сигналов
• Медицинские диагностические устройства
• Тестовое и измерительное оборудование

Рекомендации по применению

• Питание: Поддерживайте стабильные и чистые источники питания с напряжением в пределах указанных диапазонов.
• Опорное напряжение: Используйте высокостабильное внешнее опорное напряжение для максимальной точности ЦАП.
• Защита от помех: Обеспечьте адекватную экранировку и фильтрацию для минимизации помех и сохранения точности выходного сигнала.
• Тепловое управление: При проектировании учитывайте тепловые режимы и размещение компонентов для предотвращения перегрева.

Основные технические характеристики

• Разрешение: 14 бит
• Количество ЦАП-конверторов: 4
• Тип выхода: Буферизированное напряжение
• Интерфейс данных: Параллельный
• Тип ссылки: Внешняя
• Аналоговое напряжение питания: ±11.4В ~ 15.75В
• Цифровое напряжение питания: 5В
• Время установления: 10 мкс (типичное)
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус / Case: 44-MQFP (10x10 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7841KNZ – 14-битный ЦАП от Analog Devices, также с четырьмя каналами.
• LTC1655CGN – 14-битный ЦАП от Linear Technology с низкими искажениями и хорошими тепловыми характеристиками.
• DAC8564IAPWR – 16-битный ЦАП от Texas Instruments с аналогичными характеристиками и низким энергопотреблением.

Это подробное описание для интернет-магазина должно помочь вашим клиентам лучше понять характеристики и применение AD7835ASZ, а также сравнить его с возможными альтернативами.
