AD7835AP

ЦАП AD7835AP от Analog Devices

Общее Описание

AD7835AP – это 14-разрядный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Он предназначен для высокоточных и высокоскоростных приложений, где требуется преобразование цифрового сигнала в аналоговый с минимальными искажениями. Устройство обеспечивает четыре выходных канала с параллельным интерфейсом данных, что делает его подходящим для многоканальных систем.

Преимущества

• Высокая Разрядность: 14-битный преобразователь обеспечивает высокую точность и разрешение.
• Быстрое Время Установки: Типичное время установления составляет всего 10 микросекунд.
• Удобный Интерфейс: Параллельный интерфейс упрощает интеграцию в существующие цифровые системы.
• Мультиканальность: Четыре выходных канала позволяют использовать устройство в многоканальных системах.

Недостатки

• Вывод из Эксплуатации: Данный компонент больше не выпускается, что может затруднить его замену в будущем.
• Требования к Питанию: Необходимы два независимых источника питания - для аналоговых и цифровых цепей, что может усложнить проектирование.

Типовое Использование

• Системы Управления: В промышленной автоматизации и системах управления.
• Измерительные Приборы: В приборах, требующих высокой точности аналогового сигнала.
• Аудио Оборудование: ЦАП может применяться в высококачественной аудиоаппаратуре.

Рекомендации по Применению

• Используйте схемы с низким уровнем шума для питания устройства, чтобы минимизировать искажения.
• В схемах с высоким требованием к точности стабилизируйте внешние опорные напряжения.
• При интеграции в системы с высокими требованиями к быстродействию учитывайте время установки ЦАП.

Основные Технические Характеристики

• Разрядность: 14 бит
• Количество Преобразователей D/A: 4
• Время Установки: 10 мкс тип.
• Тип Выхода: Напряжение - Буферизированный
• Интерфейс Данных: Параллельный
• Тип Синхронизации: Внешняя
• Напряжение Питания Аналоговое: ±11.4В ~ ±12.6В, ±14.25В ~ ±15.75В
• Напряжение Питания Цифровое: 5В
• INL/DNL (LSB): ±2 (макс), ±0.9 (макс)
• Архитектура: R-2R
• Температурный Диапазон Рабочей Температуры: -40°C ~ 85°C

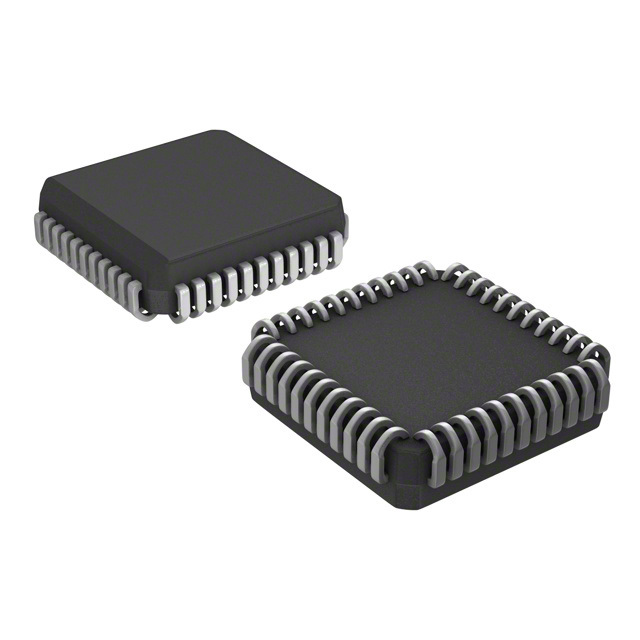

• Корпус: 44-PLCC (16.59x16.59)
• Тип Монтажа: Поверхностный монтаж

Возможные Аналоги

• AD7846: Аналогичный 14-разрядный ЦАП от Analog Devices, но с другими характеристиками.
• DAC8420: 12-разрядный ЦАП от Analog Devices, предлагающий альтернативную функциональность.
• MAX5354: 14-разрядный ЦАП от Maxim Integrated, подходящий для аналогичных применений.

Использование AD7835AP в ваших проектах обеспечит высокую точность и надежность преобразования, несмотря на необходимость особого внимания при проектировании питания и вывода из эксплуатации устройства.
