AD7828TE/883B от Analog Devices

Общее описание

AD7828TE/883B - это высокопроизводительный 8-разрядный аналогово-цифровой преобразователь (АЦП) производства компании Analog Devices. Он оснащен восемью каналами ввода и реализован на архитектуре Flash, что обеспечивает быструю и точную оцифровку аналоговых сигналов. Этот компонент идеально подходит для приложений, требующих быстрого преобразования данных.

Преимущества

• Высокая скорость преобразования: Flash-архитектура позволяет достичь быстрой оцифровки, минимизируя задержку.
• Многоканальный ввод: Наличие восьми каналов ввода облегчает работу с несколькими сигналами одновременно.
• Широкий диапазон рабочих температур: Подходит для использования в разнообразных условиях эксплуатации.

Недостатки

• Внешний источник опорного напряжения: Требуется внешний источник опорного напряжения, что может усложнить дизайн схемы.
• Потребление энергии: При высокоскоростной работе потребление энергии может быть заметным.

Типовое использование

AD7828TE/883B применяется в различных областях:

• Системы управления: Используется для оцифровки аналоговых сигналов в системах управления.
• Анализатор спектра: Быстрая оцифровка сигналов для анализа спектра.
• Медицинское оборудование: Применяется в оборудовании для мониторинга и диагностики.

Рекомендации по применению

• Убедитесь, что на плате правильно организовано питание и заземление для минимизации помех.
• Используйте качественный внешний источник опорного напряжения для оптимальной работы АЦП.
• Разместите байпасные конденсаторы рядом с выводами питания для стабилизации работы.

Основные технические характеристики

• Разрядность: 8 бит
• Количество каналов ввода: 8
• Тип ввода: Однополярный
• Интерфейс: Параллельный
• Конфигурация: MUX-S/H-ADC
• Архитектура: Flash
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 4.75V ~ 5.25V
• Напряжение питания (цифровое): 4.75V ~ 5.25V
• Температурный диапазон: -55°C ~ 125°C

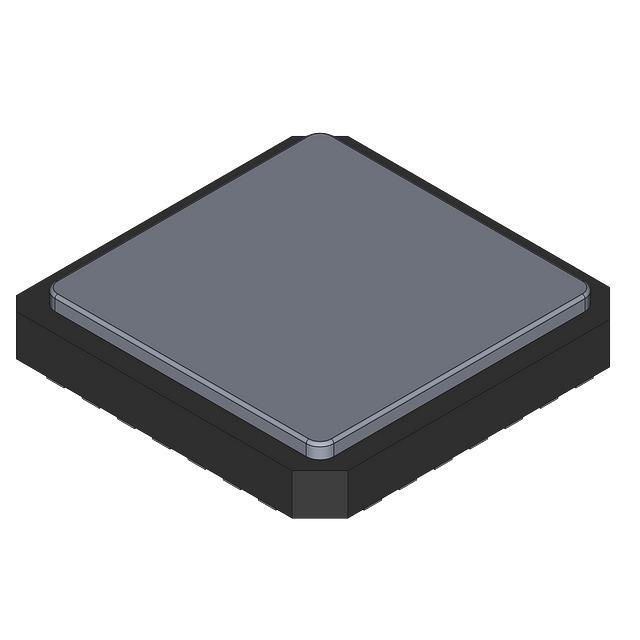

• Корпус: 28-CLCC (11.43x11.43)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD7820BNZ: 8-битный АЦП от похожего производителя с аналогичными характеристиками.
• MAX1202 от Maxim Integrated: Альтернативный 8-битный АЦП с схожей функциональностью.

Этот компонент обеспечивает высокую надежность и производительность в различных условиях эксплуатации, делая его идеальным выбором для применения в современных системах, требующих быстрой оцифровки аналоговых сигналов.
