AD7828LP-REEL

AD7828LP-REEL от Analog Devices

Общее описание

AD7828LP-REEL — это 8-разрядный восьмиканальный аналого-цифровой преобразователь (АЦП) с технологией быстрой развёртки от компании Analog Devices. Он предназначен для высокоскоростной обработки аналоговых сигналов и преобразования их в цифровые данные, что делает его идеальным выбором для различных применений, требующих высокой точности и быстрого отклика.

Преимущества

• Многоканальность: Восемь входных каналов, что упрощает сбор данных с нескольких источников.
• Высокая скорость выборки: Скорость выборки до 50 кГц обеспечивает быструю и точную обработку данных.
• Компактный корпус: Доступен в корпусе PLCC на 28 выводов, что удобно для поверхностного монтажа и оптимизации пространства на печатной плате.
• Надёжность: Высокое качество компонентов и точность преобразования.

Недостатки

• Требуется внешний опорный сигнал: Для работы АЦП необходим внешний опорный сигнал, что может добавить дополнительные требования к схемотехнике.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до +70°C может не подходить для некоторых промышленных применений.

Типовое использование

• Многоканальные системы сбора данных
• Системы мониторинга и управления процессами
• Медицинские устройства для измерения биосигналов
• Измерительные приборы и мультиметры
• Аудио системы

Рекомендации по применению

• Организация разводки: Требуется тщательно продумать разводку печатной платы для предотвращения шумов и наводок, особенно на линиях питания и входных аналоговых сигналов.
• Защита входов: Рекомендуется использовать защитные схемы на входах каналов для защиты от перенапряжений.
• Внешний опорный сигнал: Необходимо обеспечить стабильный внешний опорный сигнал для повышения точности АЦП.

Основные технические характеристики

• Разрядность: 8 бит
• Скорость выборки: 50 кГц
• Количество входов: 8, однонаправленные
• Интерфейс данных: Параллельный
• Конфигурация: Мультиплексор и выборка/хранение - АЦП
• Тип архитектуры: Flash
• Тип опорного сигнала: Внешний
• Напряжение питания (аналоговое и цифровое): 4.5В ~ 5.5В

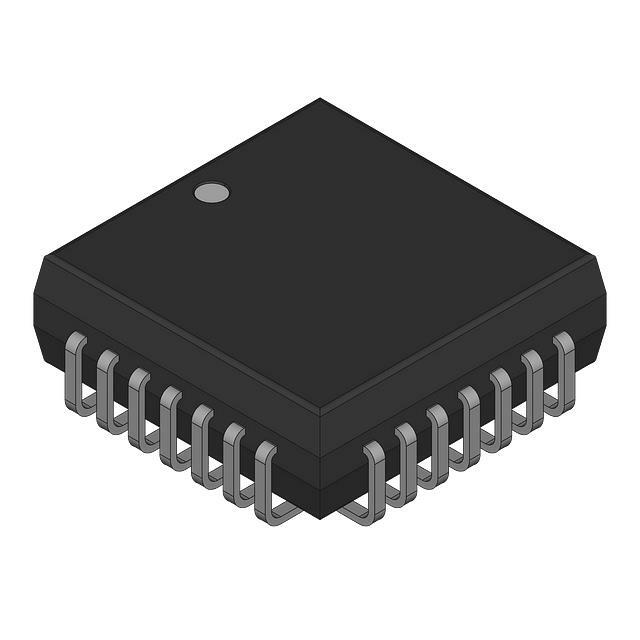

• Корпус: 28-выводный PLCC (11.51x11.51 мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• AD7828: Базовая версия без дополнительных опций.
• AD7818: АЦП с аналогичными характеристиками от Analog Devices.
• MCP3008: 10-разрядный восьмиканальный АЦП от Microchip Technology, подходящий для более точных измерений.

Использование AD7828LP-REEL позволит вам создать высокоэффективную систему сбора и обработки данных, обеспечивая при этом высокую скорость и точность измерений.
