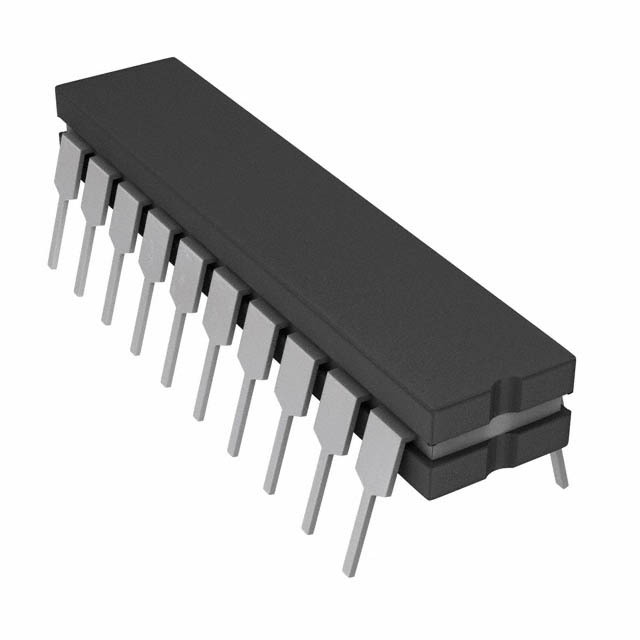

AD7821TQ

AD7821TQ от Analog Devices

Общее описание: AD7821TQ – это 8-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейерного типа, разработанный компанией Analog Devices. Он обеспечивает высокую скорость выборки до 1 миллиона выборок в секунду (1 MSPS) и имеет один вход. Этот компонент идеально подходит для приложений, требующих быстрого и точного преобразования аналоговых сигналов в цифровые данные.

Преимущества:

• Высокая скорость выборки (до 1 MSPS)
• Простое подключение через параллельный интерфейс
• Высокая точность и надежность
• Широкий диапазон рабочих температур (-55°C ~ 125°C)
• Внешняя эталонная опора для большей гибкости

Недостатки:

• Необходимость внешней эталонной опоры
• Ограниченная разрядность (8 бит)
• Требуется питание как для аналоговой, так и для цифровой части

Типовое использование:

• Системы обработки сигналов
• Медицинские приборы
• Приборы для тестирования и измерений
• Промышленные контрольно-измерительные системы
• Преобразование данных в цифровые встраиваемые системы

Рекомендации по применению:

• Используйте внешний источник эталонного напряжения для достижения наилучших результатов
• Убедитесь, что источник питания стабилен и соответствует спецификациям компонента (аналоговое питание 5V и цифровое питание 5V)
• Обеспечьте адекватное охлаждение, если устройство используется при высоких температурах
• Расположите компонент и соответствующие аналоговые пути так, чтобы минимизировать шум и перекрестные наводки

Основные технические характеристики:

• Разрешение: 8 бит
• Максимальная частота выборки: 1 MSPS
• Количество входов: 1 (однооконечный)
• Тип интерфейса данных: Параллельный
• Конфигурация: Захват-хранение (S/H) – АЦП
• Архитектура: Конвейерная
• Тип эталонной опоры: Внешняя
• Питание: Аналоговое – 5V, Цифровое – 5V
• Корпус: 20-CDIP (0.300", 7.62mm)
• Тип монтажа: Сквозное отверстие
• Рабочая температура: -55°C ~ 125°C

Возможные аналоги:

• AD7820: АЦП с 8-битной разрядностью от Analog Devices, однако с меньшей частотой выборки
• ADC0804: 8-битный АЦП от Texas Instruments, имеет более низкую частоту выборки и другие отличия в интерфейсе данных

Этот АЦП предоставляет высокую скорость и точность, что делает его отличным выбором для множества приложений в обработке сигналов и других областях, требующих быстрого аналогово-цифрового преобразования.
