AD7821KPZ

AD7821KPZ от Analog Devices

Общее описание

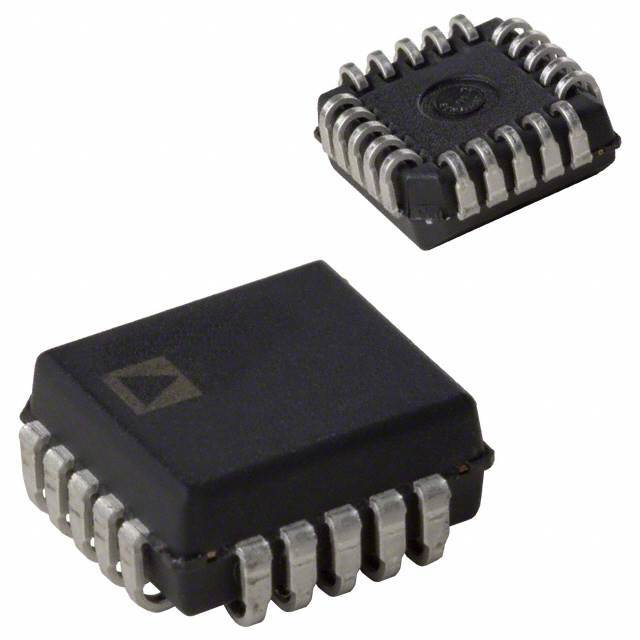

AD7821KPZ — 8-битный аналого-цифровой преобразователь (АЦП) с конвейерной архитектурой, разработанный компанией Analog Devices. Он предназначен для быстрого и точного преобразования аналоговых сигналов в цифровую форму с высоким соотношением сигнал/шум. Корпус — PLCC на 20 выводов.

Преимущества

• Высокая скорость: AD7821KPZ обеспечивает частоту выборки до 1 млн выборок в секунду (1 MSPS), что делает его подходящим для приложений, требующих быстрой обработки данных.
• Компактный размер: PLCC-корпус позволяет экономить место на печатных платах.
• Параллельный интерфейс данных: Обеспечивает быструю передачу данных и легкость интеграции в цифровые системы.

Недостатки

• Одноканальный вход: Поддерживает только один аналоговый вход, что может ограничивать применение в многоканальных системах.
• Внешний опорный источник: Требуется использование внешнего источника опорного напряжения, что может усложнять схемотехнику.

Типовое использование

• Оборудование для автоматизации испытаний: Высокая скорость выборки и точность делают AD7821KPZ отличным выбором для систем измерения и контроля.
• Мультимедийные устройства: АЦП может использоваться в аудио и видео оборудовании для преобразования аналоговых сигналов в цифровые.
• Медицинская электроника: Применяется в различных медицинских приборах для быстрой и точной обработки данных датчиков.

Рекомендации по применению

• Питание: Используйте стабилизированное питание 5 В для обеспечения надежной работы.
• Фильтрация входного сигнала: Рекомендуется использование пассивных фильтров для уменьшения шумов и помех.
• Режимы работы: Для максимальной производительности следуйте рекомендациям производителя по настройке и режимам работы АЦП.

Основные технические характеристики

• Разрядность: 8 бит
• Частота выборки: 1 MSPS
• Количество входов: 1 (одноканальный, однонаправленный)
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная (Pipeline)
• Тип опорного напряжения: Внешний
• Напряжение питания: 5 В
• Рабочая температура: от -40 °C до +85 °C
• Корпус: 20-выводный PLCC

Возможные аналоги

• AD7822: Также предоставляет 8-битное разрешение с более высокой частотой выборки.
• MAX195: Аналогичный 8-битный АЦП от Maxim Integrated с широким диапазоном входного напряжения.
• MC144110: 8-битный АЦП от ON Semiconductor, подходящий для применения в аналогичных областях.

Использование AD7821KPZ обеспечивает высокую производительность и надежность, что делает его отличным выбором для разнообразных систем цифровой обработки сигналов.
