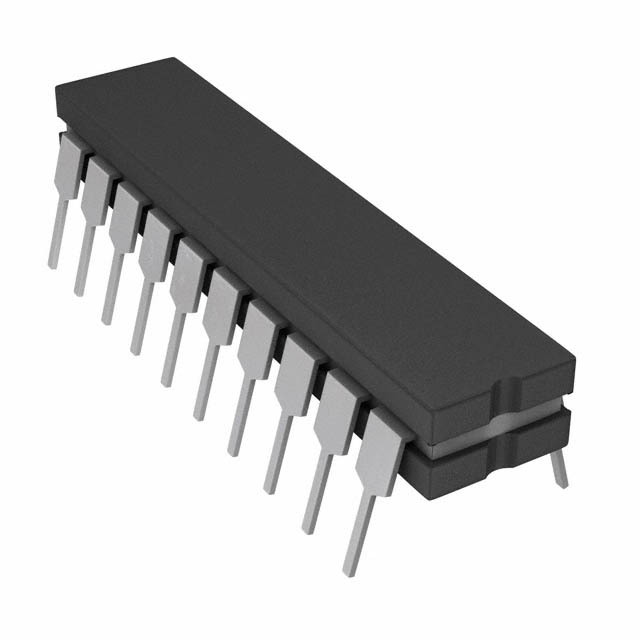

AD7821BQ

Описание

AD7821BQ от Analog Devices — это 8-битный аналого-цифровой преобразователь (АЦП), обладающий высокоскоростной архитектурой на основе конвейера (pipeline). Устройство предназначено для преобразования аналоговых сигналов в цифровые с высокой точностью и скоростью.

Преимущества

• Высокая скорость преобразования: Скорость выборки составляет до 1 миллиона выборок в секунду (1MSPS), что обеспечивает быстрое и точное преобразование сигналов.
• Высокое соотношение сигнал/шум: Устройство имеет отличное соотношение сигнал-шум, что улучшает точность конечных данных.
• Надежность: Широкий диапазон рабочих температур от -40°C до +85°C позволяет использовать АЦП в различных средах.
• Удобство интеграции: Параллельный интерфейс передачи данных и компактный корпус делают AD7821BQ удобным для построения различных схем.

Недостатки

• Требует внешнего опорного напряжения: Для корректной работы устройства необходим внешний источник опорного напряжения.
• Относительно высокая сложность: Поскольку это высокопроизводительный АЦП, его использование может требовать более глубоких знаний в области электроники для правильной интеграции.

Типовое использование

AD7821BQ отлично подходит для:

• Измерительных систем: Преобразование аналоговых сигналов для цифровой обработки.
• Аналого-цифровых преобразователей сигнала в DSP: Используются в цифровых системах обработки сигналов.
• Высокоскоростных систем сбора данных: Преобразование сигналов в системах с высокой скоростью сбора данных.

Рекомендации по применению

• Используйте хороший источник питания: Потребуется стабилизированный и фильтрованный источник питания для минимизации помех.
• Тщательная разводка печатной платы: Минимизируйте длинные трассы между АЦП и источниками сигналов, чтобы снизить возможные помехи.
• Экранирование: Применение экранов может помочь улучшить защиту от электромагнитных помех.

Основные технические характеристики

• Разрядность: 8 бит
• Скорость выборки: До 1 MSPS
• Количество входов: 1
• Тип ввода: Однополюсный (Single Ended)
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная (Pipelined)
• Опорное напряжение: Внешнее
• Напряжение питания (аналоговое и цифровое): 5V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 20-CERDIP

Возможные аналоги

• AD7822: от Analog Devices, аналог с улучшенными характеристиками.
• ADC0808: от Texas Instruments, 8-битный АЦП с мультиплексированием, но с более низкой скоростью выборки.

Используйте AD7821BQ от Analog Devices в своих проектах для обеспечения высококачественного и быстрого аналого-цифрового преобразования.
